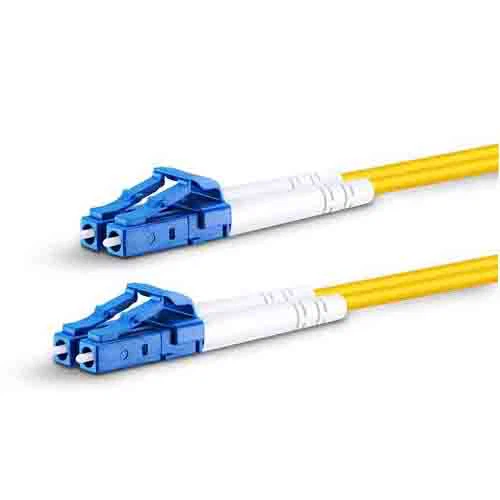

FOCC duplex patch -johdot on valmistettu korkealaatuisimmista optisista kuiduista, jotka on päätetty erityyppisillä keraamisilla holkkiliittimillä. Yksimuotoiset ovat yhteensopivia OS1- ja OS2-optisten kuitukanavien kanssa. Kaapelin valmistelu, päättäminen ja testaus suoritetaan tiukasti hallittujen menettelyjen mukaisesti FOCC:n hyväksymässä tuotantolaitoksessa. Sovelluksia ovat yhteydet optisten korjauspaneelien ja verkko- tai palvelinlaitteiden välillä sekä suoraan laitteista lähi- tai suurverkkoon tai fyysiseen turvalaitteeseen. Jokaisessa kaapelissa on vedonpoistosuojat kokoonpanon suorituskyvyn pidentämiseksi ja ylläpitämiseksi, kunkin duplex-kaapelin lähetys- ja vastaanottojalat tunnistetaan molempiin päihin kiinnitetyn rengastyyppisen kaapelimerkin avulla.
kokoonpano.
Avainominaisuudet:
● Sopii SMF- tai MMF-kaapelille;
● 100 % testattu ja yksittäinen paketti;
● Laadukas suunnittelu sisäkäyttöön;
● Pieni sisäänvienti ja suuri palautushäviö;
● Erilaiset ytimet ovat valinnaisia.
Konepiirustus:
Tuotteen kohokohdat
mart & Reliable - Taivutettava optinen kuitu, alan standardin mukainen kaksisuuntainen kuituliitin täyttää EIA/TIA 604-2 keraamisella holkilla nopeita kaapeliverkkoja varten.
Taipumaton Fiber-BIF-kaapeli voidaan nitoa ja taivuttaa kulmien ympäri suorituskyvystä tinkimättä.
7,5 mm:n pienin taivutussäde – Taivutussuorituskyky parantaa kanavan käyttöä mahdollistaen pienempien koteloiden.
Zirkonia Ceramic Ferrule-Optimum IL ja RL takaavat vakaan signaalinsiirron ja suojaavat verkkosi turvallisuutta.
Sovellus:
Lyhyt esittely:
|
Parametri |
Yksitila |
Monitila |
|||
|
Perus |
Kuituliitin |
FC, SC, LC, ST, MU, MTRJ, MPO |
|||
|
Holkkipääty |
PC |
UPC |
APC |
UPC |
|
|
Lisäyksen menetys |
Vähemmän tai yhtä suuri kuin 0.2dB |
Vähemmän tai yhtä suuri kuin 0.2dB |
Pienempi tai yhtä suuri kuin 0,3 dB |
Pienempi tai yhtä suuri kuin 0.3bB |
|
|
Palautustappio |
Suurempi tai yhtä suuri kuin 50 dB |
Suurempi tai yhtä suuri kuin 55 dB |
Suurempi tai yhtä suuri kuin 60 dB |
Suurempi tai yhtä suuri kuin 35 dB |
|
|
Keraamisen holkin tekniset tiedot |
125,5um samankeskisyys |
127um samankeskisyyspoikkeamat:<=3um |
|||
|
Sopiva kuitu |
9/125um |
50/125um, 62,5/125um |
|||
|
Päätypinnan geometria |
Kaarevuussäde |
7-25 mm |
5-12mm |
N/A |
|
|
Kuituuloke |
Pienempi tai yhtä suuri kuin 50 nm |
Pienempi tai yhtä suuri kuin 100 nm |
N/A |
||
|
kuitu alle leikkaus |
Pienempi tai yhtä suuri kuin 100 nm |
Pienempi tai yhtä suuri kuin 100 nm |
N/A |
||
|
Huippu offset |
Pienempi tai yhtä suuri kuin 50 um |
||||
|
Mekaaninen |
Vaihdettavuus |
Vähemmän tai yhtä suuri kuin 0.2dB |
|||
|
Suolaspray |
Pienempi tai yhtä suuri kuin 0.1dB |
||||
|
Pudota |
Vähemmän tai yhtä suuri kuin 0,2 dB(1,5 M, 5 tippaa) |
||||
|
Tärinä |
IL pienempi tai yhtä suuri kuin 0,2 dB(550 Hz, 1,5 mm) |
||||
|
Toistettavuus |
Pienempi tai yhtä suuri kuin 0.1dB(1000 kertaa) |
||||
|
Kestävyys |
>1000 kertaa |
||||
|
Käyttölämpötila |
-40 astetta ~ +85 astetta |
||||
Tuotteen kohokohdat:
Korkealaatuisen kuitukaapelin takuu:
FOCC on suorittanut kattavan benchmark-testauksen kuitukokoonpanoissa varmistaakseen korkean laadun. Sisäänpanohäviö- ja paluuhäviötestaus, päädyn tarkastus, 3D-interferometritesti.
FOCC:n elinikäinen takuu
Elinikäinen takuu kaikille kaapeleille
FOCC tuotteet ja ratkaisut
FOCC on alan johtava korkean suorituskyvyn kaapelointi- ja liitäntäratkaisujen valmistaja. Vuonna 2005 Cables To Go -nimellä perustettu FOCC tarjoaa päästä päähän -yhteysratkaisuja useille eri markkinoille – tietoliikennejärjestelmät, CATV, LAN ja WAN, kuituoptiset lähetyslaitteet, laserindutriaalit, tarkkuusmetallitarvikkeiden valmistus, elektroniikkalaitteet, lääketeollisuuden laitteet. , Military Connection Industrial, Power Equipment, Precision Metal Processing, Aircraft Industrial, jne. Markkinakohtaiset ratkaisut ja räätälöidyt liitännät ovat valmiita ja nopeasti otettavissa käyttöön vastaamaan asiakkaiden tarpeita.
