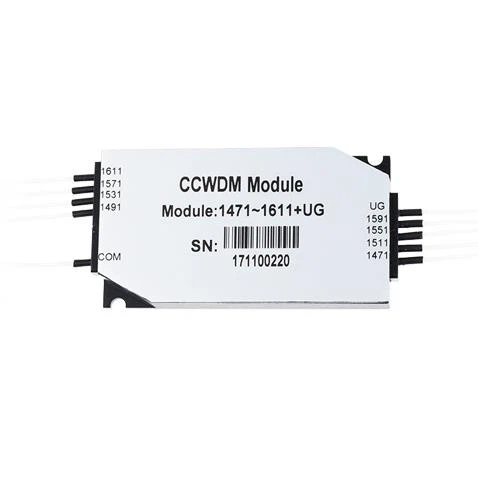

FOCC: n CCWDM-moduuli on aaltopituusjakoinen multipleksointitekniikka, joka perustuu TFF: hen (ohutkalvosuodatin). Se toimii samalla tavalla kuin CWDM-moduuli. Ero on siinä, että CCWDM ottaa käyttöön vapaan tilan tekniikkaa. Verrattuna CWDM-moduuliin, sen paketin koko on pienentynyt huomattavasti, ja lisäyshäviö on pienempi ja johdonmukaisuus on parempi. Se voi korvata CWDM-tuotteet ja sitä voidaan käyttää TC: ssä, yritysverkossa, PON-verkossa, CATV: ssä ja muissa kentissä.

CCWDM module 12

määrittely

Tuotteet	yksikkö	CCWDM-moduuli
kanavat	CH	4	8	16	18
Toiminta-aallonpituus	nm	1260 ~ 1620
Lähetyskaista	nm	± 6,5, ± 7,0, ± 7,5
Siirtokaistan lisäyksen menetys	dB	≤1.4	≤1.7	≤2.0	≤2.5
Voimansiirron viereinen eristäminen	dB	≥30
Voimansiirto Ei vierekkäinen eristys	dB	≥45
Palautustappio	dB	≥45
Suunnattavuus	dB	≥50
väre	dB	≤0.5
Pakkauksen ulottuvuus	mm	L50xW27xH7.7, L50xW44xH7.7
Käyttölämpötila	℃	-25 ~ + 70
Kuitutyyppi		900um löysä putki
Liittimen tyyppi		LC / PC (tai mukauttaa)

CCWDM module 11

Vapaa avaruustekniikka

FOCC: n CCWDM-moduuli käyttää vapaata avaruustekniikkaa ja käyttää itsenäistä suljettua tilaa optisten signaalien lähettämiseen. Se toimii samalla tavalla kuin CWDM. Se syöttää (tulostaa) optiset signaalit COM: ltä ja lähettää (tulot) optiset signaalit TFF: n (ohutfilmisuodatin) kautta muissa porteissa.

CCWDM Vapaa avaruustekniikka

CCWDM module 9

Normaali CWDM-kuituvaihetila

CCWDM module 10

Kansainvälisten standardien noudattaminen

FOCC: n CCWDM-moduuli vastaa RoHS: ää, tyytyväisiä TelcordiaGR-1209: een ja GR-1221: ään.

CCWDM module 8

Kompakti muotoilu

FOCC: n CCWDM-moduuli hyväksyy rinnakkaisen optisen polun yhteysvaiheen, joka eroaa CWDM: n optisen kuidun kytkentäasteesta, mikä säästää huomattavasti tilaa. CCWDM-moduulin pakkauskoko on noin yksi neljäsosa CWDM: stä.

CCWDM-moduulin pakkauskoko on noin yksi neljäsosa CWDM: stä.

CCWDM module 6

Erinomaiset suorituskykyparametrit (WDM-järjestelmät, joilla on pieni häviö ja suuri eristys)

Alempi lisäyshäviö

Pienempi lisäyshäviö tekee CCWDM-moduulista alhaisemman signaalin
vaimennus toiminnassa, mikä vähentää tehoa
signaalilähettimen vaatimus.

Korkea eristys

Suurempi eristysarvo mahdollistaa riittävän signaalin
eristys monisignaalien siirron aikana
CCWDM-moduuli estää tehokkaasti keskinäisen ristin
signaaleja ja aiheuttaen vääristymiä lähetyssignaalille.

Kypsät tuotantoprosessit

FOCC: n CCWDM-moduulissa on kypsä tuotantoteknologia,
vakaa ja luotettava suorituskyky, tukee työtä
ankara ympäristö - 25 ~ + 70 ℃, ja varmistaa vakaan
signaalien siirto.

hakemus

FOCC: n CCWDM-moduulin tuotteella on alhainen lisäyshäviö, suuri kanavien eristys ja korkea ympäristövakaus ja luotettavuus. Se ottaa käyttöön vapaan tilan tekniikan ja pienikokoisen pakettisuunnittelun. Se voi korvata CWDM-tuotteet ja sitä voidaan käyttää TC: ssä, yritysverkossa, PON-verkossa, CATV: ssä ja muissa kentissä.

Telecom network.jpg
