2 ~ 24 Core Single Mode & Multimode Outdoor Armored GYXTW kuituoptinen kaapeli
 |

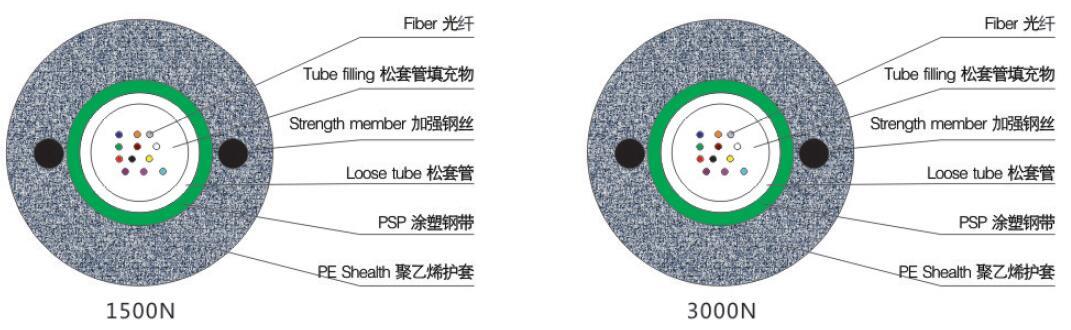

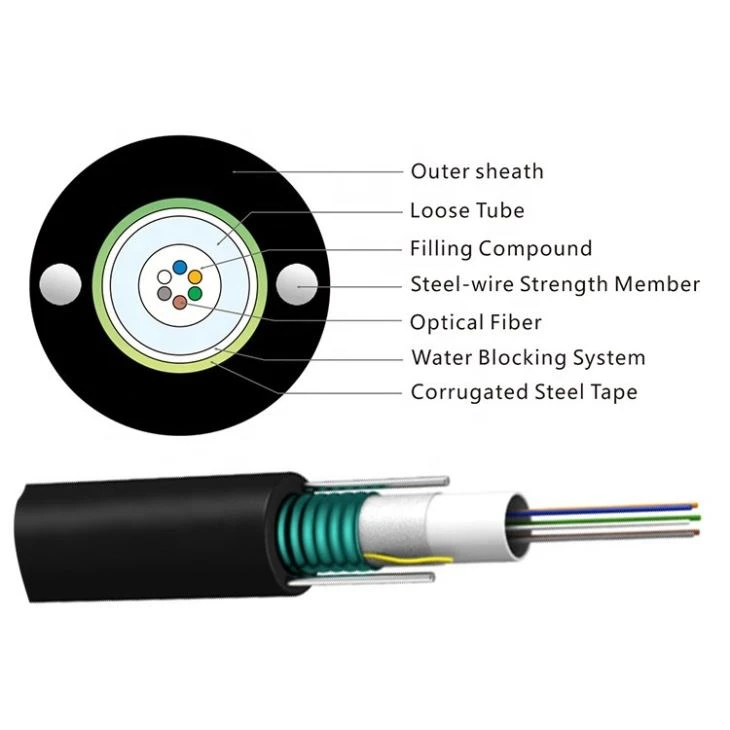

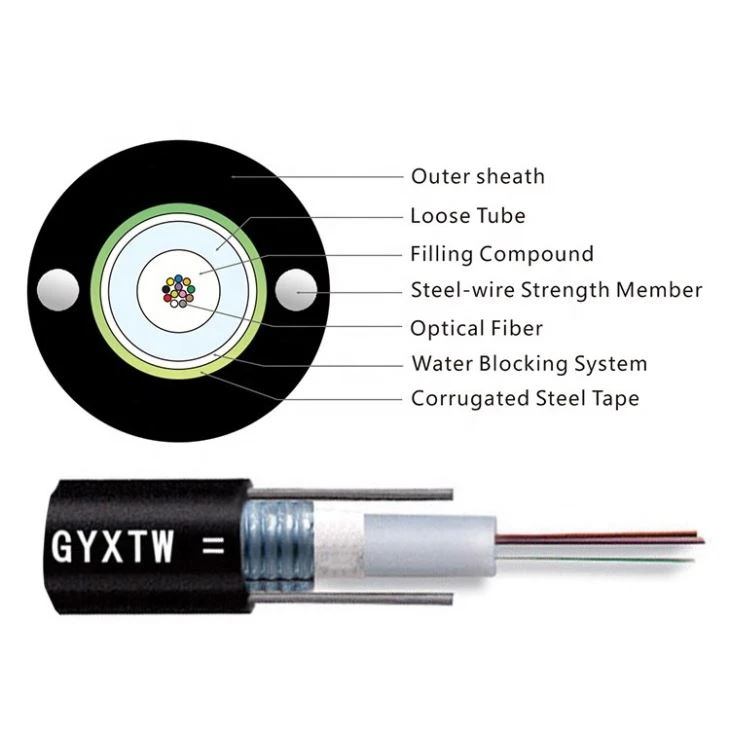

250 μm: n kuitu on sijoitettu löysään putkeen, joka on valmistettu korkean moduulin muovista. Putket täytetään vedenkestävällä täyteaineella. Putki kääritään PSP-kerroksella pituussuunnassa. PSP: n ja irtonaisen putken välissä käytetään vesilukitusmateriaalia, jotta kaapeli pysyy kompaktissa ja vesitiivis. Teräsnauhan molemmille puolille on sijoitettu kaksi yhdensuuntaista teräslangasta. Rinnakkaiset teräslangat on sijoitettu kahden puolen teippiin. Kaapeli on valmistettu polyeteenikotelosta (PE). |
 | |
 |  |
ominaisuudet
Hyvä mekaaninen ja lämpötila
Suuri lujuus putki, joka on kestävä hydrolyysi
Erityinen putken täyttöaine varmistaa kuitujen kriittisen suojan
Murskaa kestävyys ja joustavuus
PSP parantaa kosteutta kestävää
Kaksi yhdensuuntaista teräslankaa varmistavat vetolujuuden
Pieni halkaisija, kevyt ja ystävällinen asennus
Varastointi / käyttölämpötila: -40 ℃ ~ + 70 ℃
hakemus
Käytettävissä kanavassa / antennissa
Kuituparametri
Ei. | Tuotteet | yksikkö | määrittely | |
G.652D | ||||
1 | Tila Kentän halkaisija | 1310nm | um | 9,2 ± 0,4 |
1550 | um | 10,4 ± 0,5 | ||
2 | Päällysteen halkaisija | um | 124,8 ± 0,7 | |
3 | Verhous ei-kiertokulku | % | ≤0.7 | |
4 | Core-verhouskeskeisyysvirhe | um | ≤0.5 | |
5 | Pinnoitteen halkaisija | um | 245 ± 5 | |
6 | Päällystämättömyys | % | ≤6.0 | |
7 | Verhouspäällystyspitoisuusvirhe | um | ≤12.0 | |
8 | Kaapelin katkaisun aallonpituus | nm | λcc≤1260 | |
9 | Vaimennus (max.) | 1310nm | dB / km | ≤0.36 |
1550 | dB / km | ≤0.24 | ||
Kaapeliparametrit
Tuotteet | tekniset tiedot | |
Kuitujen määrä | 2 ~ 24 | |
Värillinen päällystekuitu | Ulottuvuus | 250 um ± 15 um |
Väri | Sininen, oranssi, vihreä, ruskea, harmaa, valkoinen | |
Loose Tube | Ulottuvuus | 2.10mm ± 0,05 mm |
materiaali | PBT | |
Väri | luonnollinen | |
Vahvuuden jäsen | Halkaisija | 1.0mm |
materiaali | Teräs | |
Ulkopuolinen takki | Ulottuvuus | 8.0mm ± 0,1 mm |
materiaali | PE | |
Väri | Musta | |
Mekaaniset ja ympäristölliset ominaisuudet
Tuotteet | Yhdistää | tekniset tiedot |
Tensio (pitkäaikainen) | N | 600 |
Jännitys (lyhytkesto) | N | 1500 |
Crush (pitkäaikainen) | N / 10cm | 300 |
Crush (lyhytkestoinen) | N / 10cm | 1000 |
Min. Taivutussäde (dynaaminen) | mm | 20D |
Min. Taivutussäde (staattinen) | mm | 10D |
Asennuslämpötila | ℃ | -20 ~ + 60 |
Käyttölämpötila | ℃ | -40 ~ + 70 |
Säilytyslämpötila | ℃ | -40 ~ + 70 |
Tekninen parametri
Kuitujen määrä | Kaapelin halkaisija (mm) | Kaapelin paino (kg / km) | Vetolujuus Pitkä lyhyt Termi (N) | Crush Resistance Pitkä lyhyt Termi (N / 100mm) | taipuva Säde staattinen / dynaaminen (Mm) |
2 ~ 12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D / 20D |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D / 20D |
Lähetysominaisuudet | |||||
G.652 | G.655 | 50/125 pm | 62,5 / 125 pm | ||
Maksimi vaimennus (dB / km) (+ 20 ℃) | 850 nm | 3.0 | 3.3 | ||
1300 nm | 1,0 | 1,0 | |||
1310 nm | 0,36 | 0,4 | |||
1550 nm | 0,24 | 0,23 | |||
Kaapelin suloinen aallonpituus (nm) | ≤1260 | ≤1450 | |||
Rakenne ja tekniset tiedot
| kasvaa 2fibers | kuitujen määrä | Putken koko (mm) | Vaipan vakiopaksuus (mm) | kaapelin halkaisija (mm) | kaapelin paino (kg / km) | vahvuus pitkä / lyhytaikainen (N) | murskaa vastustuskyky pitkällä / lyhyellä aikavälillä (N / 100mm) |
| GYXTW-2 ~ 12Xn | 2 ~ 12 | 2,0 / 3,0 | 3.0 | 11.0 | 132 | 600/1500 | 1000/3000 |
Huom: 1. sufiksi Xn tarkoittaa kuitutyyppiä ja katso yksityiskohdat FOCC: n kaapelikoodauksessa
Fiber coloure Tunnistaminen löysä putki FOCC
kaapeleissa olevat kuidut voidaan tunnistaa standardin väritunnistuksella YD / T901-2001 -standardin mukaisesti.
Vakiovärin tunnistus
Huom .: A. kun yhden irtonaisen putken kuitujen lukumäärä on alle 12, kuidut tunnistetaan muodostaen NO.1-värin virrassa.
B.in vakioväritunnistuksessa NO.6 -valkoinen väri voidaan korvata luonnonvärillä, jota kutsutaan vakiovärin tunnistukseksi W.
Coloure Irrotettujen putkien tunnistaminen kaapelissa
kaapelin löysät rakeet voidaan tunnistaa pan-kromatografilla
Pilotikromatografi
Pan-kromatografia
sovellus:
Pitkän matkan ja lähiverkon (LAN) viestintä.
Antenni- ja kanavaliitäntä.
