Rakenneoptinen kuitutietoliikennekaapeleiden määräävät monet tekijät, mukaan lukien niiden lähetystarkoitus, käyttöympäristö ja asennustapa. Yleisesti ottaen yleisesti käytetyt optiset kuituviestintäkaapelit jaetaan kahteen pääluokkaan: optiset sisäkaapelit ja optiset ulkokaapelit. Tässä osiossa esitellään ensisijaisesti optisia ulkokaapeleita.
Optisten kaapelien rakenne ja tyypit
◇Kuituoptisen kaapelin tyyppi, värikoodi ja päätytyyppi
Ulkoisten optisten kaapelien perusrakenteita ovat säikeet, keskusputki ja runkotyypit. Kuhunkin perusrakenteeseen mahtuu sekä jaettuja optisia kuituja että nauhavalokuituja. Niiden ominaisuudet on kuvattu alla:
kierretty optinen kaapeli

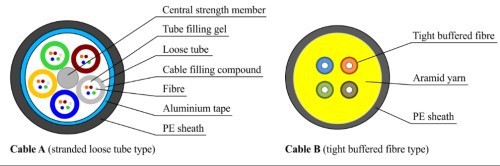

Kierretyn optisen kaapelin päätypinta ja todellinen kohde on esitetty kuvissa 2-20 ja 2-21. Kierretyn optisen kaapelin rakenne on seuraava: useita toissijaisia-päällystettyjä optisia kuituputkia (tai osittain täytettyjä köysiä) on kierretty keskimmäisen metallivahvisteosan ympärille pyöreän kaapelin sydämen muodostamiseksi. Kaapelin sydän kääritään ensin pituussuunnassa komposiittialumiiniteipillä ja sitten polyeteenisisävaipalla, jonka jälkeen se kääritään pitkittäissuunnassa vettä hylkivällä teipillä ja kaksipuoleisesti pinnoitetulla aaltopahvilla (alumiini) teipillä ja lopuksi polyetyleenisellä ulkovaipalla.
Kuvassa 2-20 näkyy kierretyn optisen kaapelin päätypinta.
Kierrettyjen optisten kaapeleiden rakenteelliset ominaisuudet ovat: kaapelissa on suuri määrä optisia kuituja, ylimääräinen kuidun pituus on helppo hallita, kaapelilla on hyvä mekaaninen ja ympäristöllinen suorituskyky, ja se soveltuu suoraan hautaamiseen, kanavan asennukseen ja sitä voidaan käyttää myös antenniasennukseen.
Keskusputken optinen kaapeli
Kuten kuvista 2-22 ja 2-23 näkyy, keskusputken optisen kaapelin rakenne koostuu toissijaisesta valokuidusta irrallisesta putkesta tai kierteisestä valokuidusta.
Keskusputkityyppisellä optisella kaapelilla, kuten alla olevassa kuvassa näkyy, on seuraava rakenne: toissijainen valokuitu irrallinen putki tai spiraalimainen optinen kuituputki, joka on sijoitettu suoraan kaapelin keskelle ilman kiertymistä; pituussuunnassa kääritty vesi-sulkuteipillä ja kaksipuoleisella-muovi-terästeipillä (alumiini) ja kaksi rinnakkaista vahvistavaa pyöreää fosfatoitua hiiliteräslankaa tai lasikuitutankoa, jotka sijaitsevat polyeteenivaipan sisällä. Riippuen siitä, sisältääkö irrallinen putki erillisen valokuidun, valokuitukimppun vai valokuitunauhan, keskusputkityyppiset optiset kaapelit luokitellaan erillisiksi valokuitujen keskusputkikaapeleiksi tai valokuitunauhakeskiputkikaapeleiksi jne.
Keskusputkioptisten kaapelien etuja ovat yksinkertainen rakenne, yksinkertainen valmistusprosessi, pieni poikkileikkaus-ja keveys, mikä tekee niistä erittäin sopivia antenniasennukseen ja myös [muihin sovelluksiin].
Se voidaan sijoittaa kanaviin tai suoraan haudata. Keskusputkivalokaapeleiden haittoja ovat, että kaapelissa ei saa olla liikaa optisia kuituytimiä (esim. 12 sydäntä jaetulle kuidulle, 36 sydäntä kuitukimppulle ja 216 sydäntä kuitunauhalle), irtonaisen putken riittämätön jäähdytys irtonaisen putken pursotusprosessin aikana, valokaapelin ylimääräinen kutistuminen ja valmiin putken kutistuminen. optinen kaapeli.
luuranko optinen kaapeli
Tällä hetkellä luuranko{0}}-tyyppiset optiset kaapelit Kiinassa rajoittuvat kuiviin-tyyppisiin nauhakuitukaapeleihin. Tämä edellyttää optisten kuitunauhat sijoittamista matriisiin U-- tai SZ--muotoisten kierrerungon urien sisään, jolloin rungon ympärille on kiedottu vettä-estävä teippi suljetun ontelon muodostamiseksi. Kun vettä-sulkuteippi joutuu kosketuksiin veden kanssa, se imee vettä ja laajenee muodostaen vettä-estävän geeliesteen. Kaksipuoleinen muovipinnoitettu terästeippi kääritään sitten pituussuunnassa veden{12}}sulkuteipin ympärille, ja lopuksi lisätään polyeteenistä valmistettu ulkovaippa.
Runko{0}}-tyyppisten kuituoptisten nauhakaapeleiden etuja ovat: kompakti rakenne, pieni kaapelin halkaisija, korkea kuitutiheys (tuhansista tuhansiin ytimiin), vettä-estävää rasvaa ei tarvitse poistaa jatkoksen aikana ja korkea jatkosten tehokkuus. Haittoja ovat: monimutkaiset valmistuslaitteet (vaatii erillisen runkotuotantolinjan), lukuisat prosessivaiheet ja korkeat tuotannon tekniset vaikeudet.
