Moni{0}}kuitupush-sovittimilla on epätavallinen asema palvelinkeskuksen infrastruktuurissa-samanaikaisesti arkipäiväinen ja tärkeä tehtävä-. Nämä kompaktit muovikotelot mahdollistavat 8, 12, 16 tai 24 kuitua sisältävien MPO-liittimien yhdistämisen tarkkojen kohdistusmekanismien avulla, joiden on säilytettävä mikroneina mitatut toleranssit.
Hypermittakaavaisissa ympäristöissä, joissa yksi teline voi päätellä tuhansia kuitusäikeitä,sovitintulee näkymätön portinvartija, joka määrittää, toimiiko 400G-linkkisi virheettömästi vai pudottaako paketteja GPU-koulutustyön aikana useiden satojen tuhansien dollareiden tunnissa. Maailmanlaajuiset MPO-liitinmarkkinat ovat ylittäneet 1,2 miljardia dollaria ja kiihtyvät edelleen, mikä johtuu suurelta osin tekoälyklusterien rakentamisesta, joka vaati kaistanleveyden tiheyttä, joka olisi vaikuttanut fantastiselta viisi vuotta sitten.
Mitä talon sisällä todella tapahtuu

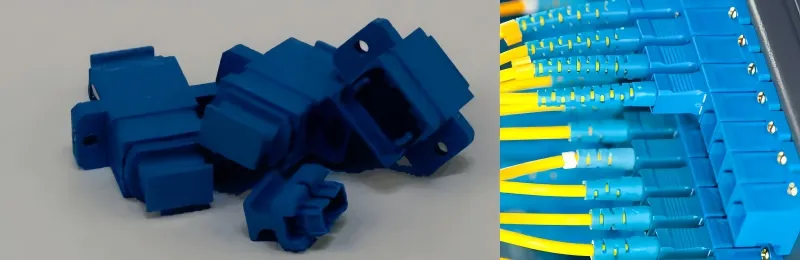

Avaa MPO-sovitin ja löydät yllättävän vähän. Kaksi kohdistusholkkia-yleensä fosforipronssia tai tarkkuuspolymeeriä-ohjaavat holkit yhteen. Siinä se periaatteessa on. Taika ei ole monimutkaisissa mekanismeissa, vaan valmistustarkkuudessa, joka pitää hihat paikoillaan noin 0,5 mikronin toleranssien sisällä.
Täällä asiat kuitenkin kiinnostavat. Sovitin määrittää näppäin-ylös- tai näppäin-alassuunnan, mikä ohjaa suoraan napaisuutta. Tee tämä väärin ja lähetyskuidut asettuvat linjaan muiden lähetyskuitujen kanssa vastaanottimien sijaan. Koko linkki on pimeässä, ja olet jumissa vianetsinnässä, mikä näyttää lähetin-vastaanottimen vialta, mutta itse asiassa on 3 dollarin sovitin asennettu taaksepäin.
Tyypin A sovittimet säilyttävät avaimen suunnan-näppäin-ylös menee näppäin-ylös. B-tyypin sovittimet kääntävät sen. TIA-568-standardi määrittelee kolme napaisuusmenetelmää (A, B ja C), jotka edellyttävät sovitintyyppien ja kaapelikokoonpanojen tiettyjä yhdistelmiä. Sekoita niitä ja olet luonut napaisuuspalapelin, jonka rentoutuminen voi kestää tunteja.
Saastumisen painajainen
Kukaan ei puhu tästä tarpeeksi. Yksittäinen 1 mikronin pölyhiukkanen voi aiheuttaa 0,5 dB:n lisäyshäviön kuituytimen läpi. Kun 12 tai 24 kuitua on pakattu yhteen holkkiin, todennäköisyysmatematiikka muuttuu brutaaliksi.
VIAVI testasi tätä. Jos jokaisen yksittäisen kuidun todennäköisyys on 90 % olla puhdas, 12{5}}kuituisen MPO:n todennäköisyys on vain noin 28 %, että KAIKKI kuidut ovat saastumattomia. Kaksikymmentäkahdeksan prosenttia. Suorita nuo numerot 24-kuituliittimessä ja olet periaatteessa taattu kontaminaatiosta jossain joukossa.
Holkkimateriaali vaikeuttaa asiaa entisestään. MT-holkit käyttävät termoplastista polymeeriä LC- tai SC-liittimissä olevan keraamisen sijaan. Pehmeämpää materiaalia, enemmän naarmuuntumaa-. Ja ohjaustapit? Urosliittimistä työntyvät pienet metallisylinterit, jotka todella rakastavat roskien keräämistä vastaaviin naaraspuolen reikiinsä.
Puhdistusmenetelmiä on tietysti olemassa. Kasetti-tyyliset puhdistusaineet, nukkaamattomat-pyyhkeet IPA:lla, erikoisharjat ohjaustapin reikiin. Ongelma on aika. Teknikko, joka tarkastaa asianmukaisesti-puhtaan-tarkistusjaksot jokaisessa 144-kuiturunkokaapelin liitännässä, käyttää 20 minuuttia kahden minuutin korjausoperaatioon.
Lisäystappio: Missä pennit muuttuvat dollareiksi
Tekniset tiedot sanovat 0,35 dB:n maksimiliitäntähäviön laadukkaille MPO-liittimille. Elite-luokan tuotteet laskevat tämän alle 0,15 dB:n. Kuulostaa hiusten halkeamiselta, eikö?
Kävele matematiikan läpi 400 Gt:n DR4-linkillä, jonka kokonaishäviöbudjetti on 2,5 dB. Lähetin-vastaanottimesi syö noin 0,3 dB molemmista päistä. Kuitu itsessään-sanotaan, että 100 metriä OM4:ää kuluttaa vielä noin 0,35 dB. Nyt sinulla on noin 1,5 dB jäljellä kaikkia liitäntäpisteitäsi varten.
Strukturoitu kaapelointi saattaa sisältää: runkokaapelin liittimen liitäntäpaneelin sovittimeen (yksi yhdistetty pari), kytkentäpaneelin sovitin kasettiin (toinen yhdistetty pari), kasetin sisäinen liitäntä, laitteiden välijohto. Se on mahdollisesti neljä pariutunutta paria. Jokaisella 0,35 dB:llä olet 1,4 dB:llä pelkästään liitännöistä. Toimiva, mutta nolla marginaalia sille, että kaikki menee pieleen.
Pudotetaanko saastunut liitin lisäämällä 0,5 dB? Hieman kulunut sovitin, joka mahdollistaa holkkien kohdistusvirheen? Yhtäkkiä epäonnistut linkissä ja ihmettelet, miksi upouusi lähetin-vastaanotin lähettää jatkuvasti virheitä.
Tilanne voimistuu 800G:n kohdalla. SR8:aa käyttävillä OSFP-moduuleilla on vieläkin tiukempi budjetti-joskus alle 2 dB 70 metrin ulottuvuudella. Jokaisesta desibelin kymmenesosasta tulee arvokas.
Napaisuus saa sinut kyseenalaistamaan uravalintasi
Kolme tapaa, kolme kaapelityyppiä, kaksi sovittimen suuntaa, uros- ja naarasliittimet. Permutaatiotila on yllättävän suuri, ja minkä tahansa yksittäisen elementin väärin saattaminen voi kaskadoida läpi koko asennuksen.
Menetelmä B on laajalti käytössä Pohjois-Amerikan palvelinkeskuksissa. Tyypin B runkokaapelit liitetään tyypin A sovittimiin, mikä tuottaa ristikkäisen kohdistuksen, jota rinnakkaisoptiset lähetin-vastaanottimet odottavat. Tarpeeksi yksinkertainen teoriassa.
Paitsi että joku korjaa väistämättä tyypin A kaapelin tyypin B infrastruktuuriin. Yksi väärä kaapeli muuttaa koko linkin napaisuutta. Kuidut yhdistävät edelleen fyysisesti-valo kulkee-mutta välittää-to-lähettää kohdistus tarkoittaa, että dataa ei kulje. Sinulla on jatkuvuus ilman viestintää.
Testauslaitteet on olemassa. Fluke MultiFiber Pro voi tarkistaa kaikki 12 tai 24 kuidun sijaintia samanaikaisesti ja varmistaa oikean napaisuuskartoituksen. Korvaamaton työkalu, jota harvoin otetaan käyttöön kattavasti, koska se lisää aikaa ja useimmat asennusbudjetit edellyttävät, että asiat vain toimivat.
Uudempi ratkaisu on tulossa: kenttä{0}}vaihdettavat liittimet. US Conecin MTP Elite Pron avulla teknikot voivat kääntää napaisuuden yksinkertaisella työkalulla, muuntaen tyypin A tyypiksi B paikan päällä-. SENKO tarjoaa adaptereita, joissa on irrotettavat avainsisäkkeet, joita voidaan kääntää 180 astetta. Nämä innovaatiot eivät poista napaisuuden sekaannusta, mutta ne tarjoavat turvaluukun, kun joku huomaa väistämättä ristiriitoja käyttöönoton aikana.
400G/800G-siirtymä pakottaa kovia keskusteluja
Vuosien ajan hallitsivat 12{4}}kuituiset MPO-liittimet. Ne sopivat täydellisesti 40 G:n ja 100 G:n rinnakkaisiin optisiin sovelluksiin-kahdeksan kuitua, neljä tummaa, ja niistä tuli de facto standardi.
Sitten 400G saapui kilpailevin lähestymistavoin. DR4 käyttää kahdeksaa 100 Gbps:n kuitua, jotka sopivat mukavasti MPO-12-infrastruktuuriin neljän käyttämättömän kuitupaikan kanssa. SR4.2 tekee samoin. Elämä jatkui pääosin ennallaan.
Mutta SR8- ja DR8-sovellukset tarvitsevat kaikki kahdeksan kuitua, jotka toimivat 100 G:lla kaistaa kohden, mikä silti sopii teknisesti MPO-12:een. Todellinen häiriö johtuu MPO-16-liittimistä, joita on kehitetty 800G-käyttöönottoa varten. Eri nastavälit. Erilaiset sovitinvaatimukset. Ei yhteensopiva olemassa olevan infrastruktuurin kanssa.
Tekoälyklusterit kiihdyttävät tätä painetta dramaattisesti. Yksi NVIDIA DGX H100 -järjestelmä vaatii valtavan kaistanleveyden-useita 400 G tai 800 G yhteyksiä GPU:ta kohden. Skaalaa tuhansiin GPU:iin ja asennat kymmeniä tuhansia suuritiheyksisiä kuituliitäntöjä, jotka kaikki edellyttävät huippuluokan-sovittimia, jotka ylläpitävät alle 0,2 dB:n häviön vuosien ajan.
Upotusjäähdytys lisää ryppyä. Perinteisiä sovittimia ei ole suunniteltu upotettaviksi dielektriseen nesteeseen. Saastumiskäyttäytyminen muuttuu. Lämpölaajenemisominaisuudet vaihtelevat. Jotkut hyperskaalaimet arvioivat hermeettisesti suljettuja sovitinkokoonpanoja, vaikka standardointi on edelleen rajallista.
Tiheyden vaihto{0}}kukaan ei varoittanut sinua
Tiheät{0}}sovitinpaneelit kuulostavat teoriassa hyvältä. Neljäkymmentä-kahdeksan MPO-porttia 1U-paneelissa? Rekisteröidy -kunnes yrität todella työskennellä sen parissa.
Sormikäyttö tulee ongelmalliseksi tietyn tiheyden jälkeen. Yhden liittimen vetäminen häiritsemättä naapureita vaatii kirurgista tarkkuutta. MPO-liittimien lukitusmekanismit eivät auta; he tarvitsevat tarkoituksellista sitoutumista ja irrottautumista, minkä ahtaat tilat vaikeuttavat.
Kaapelin taivutussäde lisää rajoituksia. MPO-liitosjohdot vaativat tyypillisesti 10x kaapelin halkaisijan vähimmäistaivutussäteen. 1U:n paneelissa, jossa on 48 porttia, kaikkien näiden kaapeleiden reitittäminen ilman taivutusvaatimuksia vaatii huolellista suunnittelua ja johtaa yleensä sotkuisempiin asennuksiin kuin tiheysedut ovat perusteltuja.
On myös tarkastusongelma. Holkin kunnon tarkistaminen mikroskoopilla vaatii fyysistä pääsyä, jota suuritiheyksiset paneelit eivät usein tarjoa. Jotkut asennukset ohittavat tarkastukset kokonaan ja hyväksyvät korkeamman vikasuhteen tiheyden kustannuksella.
Alan suuntaus kohti Very Small Form Factor -liittimiä-SN, CS, MDC-muovaa lopulta tämän dynamiikan. Nämä liittimet mahdollistavat entistä suuremmat porttimäärät pienemmillä jalanjäljillä, mutta ne vaativat erilaisia sovittimien ekosysteemejä ja ovat toistaiseksi keskittyneet erikoissovelluksiin.
Sovittimen laatu vaihtelee enemmän kuin odotit
Kaikkia MPO-sovittimia ei ole luotu samanarvoisiksi. Kohdistusholkin materiaali, kotelon tarkkuus ja ohjaustapin yhteensopivuus vaihtelevat valmistajien välillä, joskus merkittävästi.
Yhdysvaltalaisten Conecin tai SENKOn kaltaisten yritysten premium-sovittimet määrittävät alle 0,1 dB:n välityshäviön. Offshore-toimittajien budjettivaihtoehdot saattavat olla 0,2 dB, mutta ne ovat itse asiassa huomattavasti korkeampia, etenkin toistuvien paritusjaksojen jälkeen. Fosforipronssihihat kuluvat. Polymeerikotelot taipuvat hieman. Satojen yhteyksien aikana hajoaminen kerääntyy.
Joissakin sovittimissa on pölysuojukset, jotka pysyvät kiinnitettyinä; toiset luopuvat niistä jatkuvasti. Pieniä yksityiskohtia, kunnes etsit kontaminaatioongelmia asennuksessa, jossa puolet tyhjistä sovittimen porteista on alttiina ympäristölle.
Yksimuotoisissa APC-sovelluksissa sovittimen laadusta tulee vieläkin tärkeämpää. 8 asteen kulmassa oleva kiillotus vaatii tarkan kulmakohdistuksen tai palautushäviö kärsii pahasti. Halpa monimuotosovitin saattaa toimia hyväksyttävästi; halpa yksimuotoinen APC-sovitin usein ei.
Field Reality Versus Specification Sheets
Valmistajat julkaisevat kauniita teknisiä tietoja, jotka perustuvat laboratorio-olosuhteisiin-valvottuihin ympäristöihin, uusiin komponentteihin ja koulutettuihin tekniikkoihin, jotka noudattavat tarkasti toimenpiteitä. Kenttäasennukset poikkeavat tästä ihanteesta ennustettavalla tavalla.
Pöly. Rakennusjätteet. Teknikot kiirehtivät noudattamaan määräaikoja. Patch-johdot astuivat päälle asennuksen aikana. Adapterit asennettu paneeleihin, jotka itse olivat hieman toleranssin ulkopuolella.
Eräs palvelinkeskusoperaattori jakoi sisäiset mittarinsa: MPO-runkoasennusten ensi{0}}hyväksymisaste on noin 87 %. Kolmetoista prosenttia vaatii jonkinlaista korjausta-puhdistusta, liittimen vaihtoa, toisinaan sovittimen vaihtoa. 10 000 yhteyden asennuksessa se on 1 300 ongelmakohtaa, jotka vaativat tutkimista.
Älykkäät operaattorit budjetoivat nyt tarkastus- ja siivousajan suoraan asennusaikatauluihin sen sijaan, että käsittäisivät vikoja poikkeuksina. Heillä on varastossa ylimääräisiä sovittimia ja liittimiä. He kouluttavat teknikoita erityisesti MPO-käsittelyyn, erillään yleisestä kuitukoulutuksesta.
Mihin tämä tekniikka on menossa
MPO-16:n käyttöönotto nopeutuu 800G:n myötä ja lopulta 1,6T:sta tulee valtavirtaa. 16-kuituinen yksirivinen muoto sopii kehittyviin lähetin-vastaanotinliitäntöihin paremmin kuin vanha 12-kuituinen järjestely. Jonkin verran taaksepäin yhteensopivuutta on sovitinpaneelien kautta, mutta uudet asennukset standardoituvat yhä enemmän 16-kuituiseen infrastruktuuriin.
Napaisuuden hallinnan yksinkertaistaminen on edelleen aktiivinen kehitysalue. Vaihdettavat-sukupuoliset ja napaisuustuotteet vähentävät laajojen liitinvalikoiman tarvetta. Jotkut valmistajat tutkivat universaaleja napaisuusjärjestelmiä, jotka poistaisivat menetelmän A/B/C erot kokonaan, vaikka standardointihaasteet jatkuvat.
Ultra-low{1}}häviövaatimukset kiristyvät edelleen. Kun optisten linkkien budjetit pienenevät korkeampien tiedonsiirtonopeuksien myötä, jokainen kanavan komponentti on tarkastelun kohteena. Nykyään 0,1 dB:tä tuottavien sovittimien on ehkä saavutettava 0,05 dB huomenna, mikä ajaa valmistustarkkuuden kohti rajoja, jotka vaikuttavat merkittävästi kustannuksiin.
Automaattiset tarkastus- ja puhdistusjärjestelmät ovat ehkä käytännöllisin lähi{0}}parannus. Kädessä pidettävistä laitteista, jotka yhdistävät mikroskoopin algoritmiseen hyväksyntä/hylkäysmääritykseen, on tulossa vakiovarusteita. Jotkin toimittajat tarjoavat robottipuhdistusasemia suuriin-volyymeihin.
Nöyrä sovitin ei katoa kuituinfrastruktuurista lähiaikoina. Liian suuri osa maailman viestinnästä riippuu luotettavista-pariliitännöistä, jotta voidaan luopua todistetuista mekaanisista liitännöistä. Mutta "hyväksyttävän laadun" rima nousee jatkuvasti, ja asennukset, jotka käsittelivät sovittimia hyödykkeinä, huomaavat, että lähestymistapa ei vastaa nykyaikaisia kaistanleveysvaatimuksia.
Huomautus kaikille suuria asennuksia suunnitteleville: pyydä fyysisiä näytteitä sovittimen toimittajilta ja testaa ne tietyillä liitinmerkeilläsi ennen kuin sitoudut volyymiostoihin. Yhteensopivuusstandardit varmistavat perusyhteensopivuuden, mutta lisäyshäviön suorituskyky vaihtelee merkittävästi valmistajan yhdistelmien välillä. Aika, joka kuluu komponenttien pariliitoksen vahvistamiseen ennen käyttöönottoa, on triviaali verrattuna tuhansien porttien marginaaliyhteyksien vianmääritykseen.
