Ei ole epäilystäkään siitä, että 40G- ja 100G-verkoista tulee trendi nykypäivän kyberavaruudessa. Monet sovellukset tavoittelevat suurta kaistanleveyttä, joten tiheän korjauksen käyttö on väistämätöntä. Mutta onko mitään hyvää ratkaisua tiheälle rakenteelliselle kaapeloinnille? Ehdottomasti MTP / MPO-järjestelmä ratkaisee ongelmasi monilla MTP / MPO-kokoonpanoilla. Se on tekniikka, joka mahdollistaa useiden kuituyhteyksien käytön tiedonsiirtoon. Suuri kuitumäärä luo loputtomat mahdollisuudet tiheään paikkaamiseen. MTP / MPO-kokoonpanojen helppo asennus säästää myös paljon käyttöaikaa. Tässä artikkelissa esitellään joitain tavallisia MTP / MPO-tuotteita ja niiden yleisiä sovelluksia.
Suurten nopeuksien verkkojen tarpeiden huomioon ottamiseksi MTP / MPO-järjestelmässä on paljon optiikkaa, joka sopii eri sovelluksiin. Niitä on yleensäMTP / MPO-kaapelit, MTP / MPO-kasetit, MTP / MPO-optinen sovitin ja MTP / MPO-sovitinpaneelit.

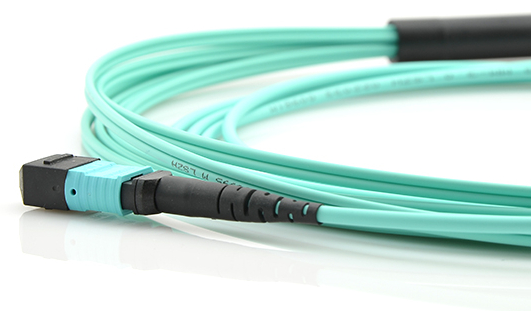

MTP / MPO-kaapelit päätetään MTP / MPO-liittimillä toisessa päässä tai molemmissa päissä. Kuitutyypit ovat usein OM3- tai OM4-monimoodisia optisia kuituja. MTP / MPO-kaapeleissa on kolme perushaaraa runkokaapeleista, valjaiden / katkaisukaapeleista ja pigtailikaapeleista. MTP / MPO-runkoja voidaan tehdä 8, 12, 24, 36, 48, 72 tai jopa 144 kuidulla yksimuotoisissa ja monimuotoisissa sovelluksissa. MTP / MPO-johtosarjakaapelit päätetään yleensä MTP / MPO-liittimillä toisessa päässä ja erilaisilla liittimillä, kuten LC, SC, ST liittimet jne. Toisessa päässä. Pigtaileiden vain yksi pää on päättynyt MTP / MPO-liittimellä, ja toista päätä käytetään kuituoptisessa liitoksessa ilman päättämistä.
Mitä tulee MTP / MPO-kasetteihin, ne on varustettu tavallisilla MTP / MPO-liittimillä, jotka asennetaan ODF: ään (optinen jakelukehys) suurtiheyksiselle MDA: lle (pääjakelualue) ja EDA: lle (laitteiden jakelualue) datakeskuksissa.
Muut komponentit, kuten mustavärinen MTP / MPO-optinen sovitin ja sovitinpaneelit, muodostavat yhteyden MTP / MPO-kaapelin kaapeliin tai kaapeliin laitteisiin.
MTP / MPO plug and play -moduuleja on käytetty laajasti datakeskuksissa, kuten runko-osatuotteissa, jotka tukevat satoja optisia portteja. Siksi yksittäisissä kaappeissa on oltava määrä optisia liitäntöjä ja korjausjohtoja. Koska SAN tarvitsee erittäin tiheän ja modulaarisen kaapeloinnin helppoon uudelleenkonfigurointiin, MTP / MPO plug and play -moduulit sopivat täydellisesti näiden infrastruktuurien vaatimuksiin.
Yhdessä sijainnissa olevat tietokeskukset vaativat joustavuutta verkon laajennuksissa uusille asiakkaille tai uusille palveluille. Ennalta määrätty UHD (erittäin korkea tiheys)MTP / MPO-järjestelmäon ihanteellinen nopeaan ja nopeaan käyttöönottoon tai laajennuksiin näissä verkoissa.
UHD-järjestelmämoduulit voidaan asentaa yritys- tai kampusverkkoihin käyttämällä “plug and play” MTP / MPO tai “just play” esiasetettuja moduuleja. Asennus on nopeaa ja helppoa, mikä ei vaadi ammattimaisia kuituoptiikkatietoja. Myös perinteisiä liitosasennustekniikoita voidaan käyttää. Työllistämistä varten on laaja valikoima kaapelityyppejä, mukaan lukien tiukka puskuri, löysä putki, mikrokaapeli jne.
UHD-järjestelmä on pieni jalanjälki ja sopii erinomaisesti pieneen tilaan tiiviissä telineympäristöissä. Moduulit voidaan päättää ennalta tai niissä voi olla MTP / MPO-portteja uudelleenkonfiguroinnin parantamiseksi. Lisäksi ne voidaan varustaa liitoshallinnalla perinteisiä asennustekniikoita varten.
Sanalla sanoen, MTP / MPO-järjestelmä on täydellinen ratkaisu, joka soveltuu erittäin tiheisiin sovelluksiin. MTP / MPO-tuotteet on suunniteltu tilaa säästäviä ja helppoja hallita. MTP / MPO-kokoonpanojen alkuinvestointi voi olla kallista, mutta se on viisas ja kustannustehokas päätös ottaa järjestelmä käyttöön sovelluksessasi pitkällä aikavälillä.
