● Polarisaation ylläpitävä kuitu FC/PC-liittimillä molemmissa päissä
● Saatavana aallonpituudella välillä 400 - 2200 nm
● Mukautetut liitin- ja pituusvaihtoehdot käytettävissä
Piirteet
● Kapea avain (2,0 mm) kohdistettu hitaaseen akseliin
● Tyypillinen palautushäviö 50 dB (40 dB min)
● Keraamiset radiotuotteet (UPC)
● Ø3 mm: n suojaava takki
● Mukautetut korjauskaapelit käytettävissä
Tekniset parametrit
| Kohta # etuliite | P1-405bpm-FC | P1-488PM-FC | P1-16.33-FC | P1-780pm-FC | P1-980PM-FC |
|---|---|---|---|---|---|
| Kohdistusaallonpituus | 405 nm | 488 nm | 630 nm | 780 nm | 980 nm |
| Kuitutiedot | |||||
| Kuitutyyppi | PM-S405-XP (Panda) | PM460-HP (Panda) | PM630-HP (Panda) | PM780-HP (Panda) | PM980-XP (Panda) |
| Käyttöaallonpituus | 400 - 680 nm | 460 - 700 nm | 620 - 850 nm | 770 - 1100 nm | 970 - 1550 nm |
| Tilan kentän halkaisijaa | 3,3 ± 0,5 um @ 405 nm | 3,3 ± 0,5 um @ 515 nm | 4,5 ± 0,5 um @ 630 nm | 5,3 ± 1,0 µm @ 850 nm | 6,6 ± 0,5 um @ 980 nm |
| Numeerinen aukkob | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 |
| Patch -kaapelit tiedot | |||||
| Lisäysmenetelmäc,d | 1,50 dB (max) 1,20 dB (typ.) |
1,50 dB (max) 1,20 dB (typ.) |
1,20 dB (max) 1,00 dB (typ.) |
1,00 dB (max) 0,70 dB (typ.) |
0,70 dB (max) 0,50 dB (typ.) |
| Sukupuutto -suhdec,d | 15 dB (min) 17 dB (typ.) |
18 dB (min) 20 dB (typ.) |
20 dB (min) 22 dB (typ.) |
20 dB (min) 22 dB (typ.) |
22 dB (min) 24 dB (typ.) |
| Optinen tuottohäviöc | 50 dB tyypillinen | ||||
| Liitintyyppi | FC/PC | ||||
| Avainleveys | 2,00 ± 0,02 mm (kapea avain) | ||||
| Hidas akselin kohdistus | Kohdistettu liittimen avaimeene | ||||
| Kaapelin pituus | 1,0 m tuotteiden numeroille, jotka päättyvät -1 2,0 m tuotteiden numeroille, jotka päättyvät -2 5,0 m tuotteidenumeroille, jotka päättyvät -5 10,0 m tuotteiden numeroille -10 päättyy -10 |
||||
| Kaapelin pituustoleranssi | +0.075/-0 m | ||||
| Takkityyppi | Ø3 mm sininen PVC -furkaatioletku | ||||
| Käyttölämpötila | 0 - 70 astetta | ||||
| Säilytyslämpötila | -45 -85 astetta | ||||
| Kohta # etuliite | P1-1064PM-FC | P1-1310pm-FC | P1-1550pm-FC | P1–2000 pm-fc |
|---|---|---|---|---|
| Kohdistusaallonpituus | 1064 nm | 1310 nm | 1550 nm | 2000 nm |
| Kuitutiedot | ||||
| Kuitutyyppi | PM980-XP (Panda) | PM1300-XP (Panda) | PM1550-XP (Panda) | PM2000 (Panda) |
| Käyttöaallonpituus | 970 - 1550 nm | 1270 - 1625 nm | 1440 - 1625 nm | 1850 - 2200 nm |
| Tilan kentän halkaisijaa | 6,6 ± 0,5 μm @ 980 nm | 9,3 ± 0,5 um @ 1300 nm | 10,1 ± 0,4 um @ 1550 nm | 8,0 µm @ 1950 nm |
| Numeerinen aukkob | 0.12 | 0.12 | 0.125 | 0.20 |
| Patch -kaapelit tiedot | ||||
| Lisäysmenetelmäc,d | 0,70 dB (max) 0,50 dB (typ.) |
0,50 dB (max) 0,30 dB (typ.) |
0,50 dB (max) 0,30 dB (typ.) |
0,50 dB (max) 0,30 dB (typ.) |
| Sukupuuttoon liittyvä suhdec,d | 22 dB (min) 24 dB (typ.) |
23 dB (min) 25 dB (typ.) |
23 dB (min) 25 dB (typ.) |
23 dB (min) 25 dB (typ.) |
| Optinen tuottohäviöc | 50 dB tyypillinen | |||
| Liitintyyppi | FC/PC | |||
| Avainleveys | 2,00 mm ± 0,02 (kapea avain) | |||
| Hidas akselin kohdistus | Kohdistettu liittimen avaimeene | |||
| Kaapelin pituus | 1,0 m tuotteiden numeroille, jotka päättyvät -1 2,0 m tuotteiden numeroille, jotka päättyvät -2 5,0 m tuotteidenumeroille, jotka päättyvät -5 |
|||
| Kaapelin pituustoleranssi | +0.075/-0 m | |||
| Takkityyppi | Ø3 mm sininen PVC -furkaatioletku | |||
| Käyttölämpötila | 0 - 70 astetta | |||
| Säilytyslämpötila | -45 -85 astetta | |||

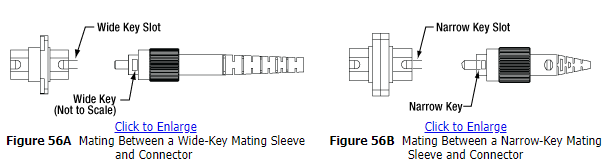

FC/PC- ja FC/APC -laastarin kaapelin avaimen kohdistus
FC/PC- ja FC/APC -korjauskaapelit on varustettu joko 2,0 mm kapealla tai 2,2 mm: n leveällä kohdistusnäppäimellä, joka sopii vastaavaan rakoon parittuun komponenttiin. Nämä avaimet ja paikat ovat välttämättömiä kytkettyjen kuitulaastari kaapeleiden ytimien oikein kohdistamiseksi ja yhteyden lisäysmenetyksen minimoimiseksi.
Esimerkiksi Thorlabs suunnittelee ja valmistaa pariutumisholkkia FC/PC- ja FC/APC-pääteillä oleville patch-kaapeleille tarkkaan eritelmiin, jotka varmistavat hyvän kohdistuksen, kun niitä käytetään oikein. Paras kohdistuksen varmistamiseksi patch-kaapelin kohdistusnäppäin asetetaan vastaavaan kapeaan tai leveä näppäinpaikkaan pariutumisholkin.
Leveä näppäinpaikkahihat
2,2 mm leveä-näppäimistön pariutumisholkit ovat yhteensopivia sekä leveä- että kapeaavaimessa olevien liittimien kanssa. Kuitenkin kapeaavaimen liittimen käyttäminen leveä-näppäimistössä antaa liittimen pyöriä hieman pariutumisholkissa (kuten videossa 56c esitetään). Vaikka tämä kokoonpano on hyväksyttävä Patch-kaapeleille FC/PC-liittimillä, FC/APC-sovelluksille suosittelemme kapeaavaimen paahtamisholkkien käyttämistä optimaalisen kohdistuksen varmistamiseksi.
Kapeaavaimessa
2,0 mm: n kapeaavaimen kallistettujen pariutumisholkit mahdollistavat kulman, kapeaavaimen FC/APC-liittimien optimaalisen kohdistuksen, kuten videossa 56d esitetään. Siksi ne eivät ole yhteensopivia liittimien kanssa, joiden avain on 2,2 mm. Huomaa, että kaikki Thorlabsin valmistamat FC/PC- ja FC/APC -laastari kaapelit käyttävät kapeat avainliittimet.
Video 56D kapeaavaimen laukkujen pariutumisholkki ja kapea avainliitin
Kun kapea näppäinliitin asetetaan kapeaavaimen kallistettuun pariutumisholkkiin, liitin ei pyöri. Siksi suosittelemme näitä FC/PC- ja FC/APC -liittimien pariutumisholkkia kapeiden avaimien kanssa.
Video 56C laaja-näppäimen paritonta holkki ja kapea avainliitin
Kun kapea avainliitin asetetaan laaja-näppäimistön pariutumisholkkiin, liittimessä on tilaa kiertää. Kapeat avain FC/PC -liittimet tämä on hyväksyttävää, mutta kapeiden avaimen FC/APC -liittimien osalta johtuu merkittäviä kytkentähäviöitä.
