Kuituoptinen liitinTyypit: Visuaalinen tunnistusopas

Kolme viikkoa sitten, logistiikkayritys Texasissa. Hankintapäällikkö soittaa ja sanoo tarvitsevansa "sinisiä kuitukaapeleita, pieniä". Normaali pyyntö, eikö? Neljäkymmentä minuuttia myöhemmin jaamme edelleen kuvia-, koska hänen huoltotekniikkansa kuvasi vihreän-käynnistetyn LC/APC-liitäntäjohdon taustavalossa - näytti siniseltä hänen puhelimen näytöllä - ja kutsui sen ostamaan. Pääministeri oli jo napsauttanut "lisää ostoskoriin" 200 LC/UPC-duplex-kappaleen kohdalla. Väärä kiillotuskulma. Jokainen niistä ei ole yhteensopiva PON-laitteidensa kanssa.



Jos tilaus toimitetaan ja joku kytkee ne, vaihdat liittimet molemmissa päissä. Neljä grand minimi. Kuuden tunnin seisonta-aika kahdessa jakelukeskuksessa. Ja tekniikka, joka soitti? Hän on tehnyt kuitutyötä kahdeksan vuotta. Tämä ei ollut epäpätevyyttä. Kukaan ei opettanut ostotiimeille visuaalista koodausjärjestelmää, jonka kehittämiseen liitinsuunnittelijat käyttivät kolmekymmentä vuotta.



Värikoodit ovat siellä. Mekaaniset erot ovat ilmeisiä, kun tiedät ne. Ongelmana on, että jokainen toimittajan verkkosivusto näyttää sinulle saman yleisen tuoteruudukon, jossa on lisäyshäviötiedot ilman ostotietoja. Aiomme korjata sen.

Lue Fiber Connector viidessä sekunnissa - Ei Framework Bullshit

Kun liitäntäjohto osuu työpöydällesi, katsot kolmea asiaa. Jos jokin on väärässä, joko lähetät sen takaisin tai selität verkkotiimillesi, miksi heidän uudessa kytkimensä lähetin-vastaanotinportit ovat katkenneet.

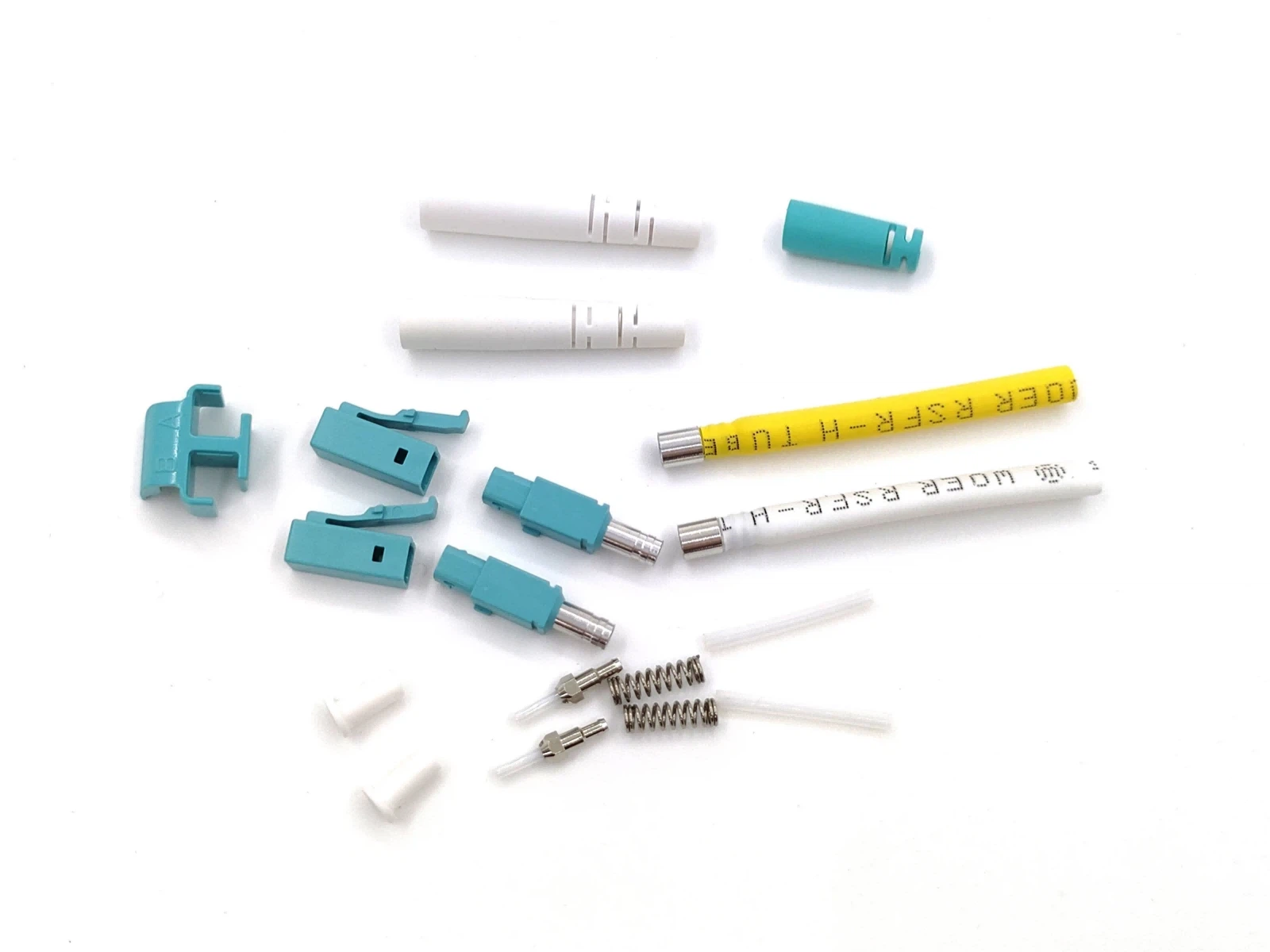

LC: Stock This tai Stock Nothing

Jokainen verkkotiimisi tilaama lähetinvastaanotin - SFP, SFP+, SFP28, QSFP28, ei väliä - käyttää LC-portteja. Seuraamme omia tilaustietojamme. Kun joku lähettää tarjouspyynnön "kuitukaapelista" määrittelemättä liitintyyppiä, se on LC-duplex 87 kertaa 100:sta.



Tästä syystä LC-hinnoittelu on kaikkialla kartalla: Lucent piti patentit hallussaan vuosia. Lisenssimaksut pitivät kustannukset keinotekoisesti paisutettuina. Nämä patentit päättyivät 2018-2019. Nyt sinulla on kymmeniä valmistajia, jotka etsivät teknisten vaatimusten mukaisia ​​LC-liittimiä ilman rojaltikuluja. Jos toimittaja ilmoittaa sinulle korkealaatuisen hinnoittelun "LC-tekniikan vuoksi", hän käyttää vuoden 2015 hintataulukoita tai heillä on täytemarginaali. Kävellä.

Mitä sinun pitäisi maksaa (2025 hinnoittelu):

• LC/UPC simplex, yksi{0}}moodi, 3 metriä: 2,40–3,80 dollaria 500 kappaletta
• LC/UPC duplex, yksi{0}}moodi, 5 metriä: 4,20–6,50 dollaria 500 kappaletta
• LC/APC duplex, yksi-tila, mukautettu pituus: Tarjoa meille - toimitusaika 3-5 päivää

Toimitamme LC-kokoonpanot liitinkohtaisilla testitiedoilla-. Lisäyshäviö, paluuhäviö, pääty-pintojen geometria mitattuna ja tulostettu pakkauksessa olevaan raporttiin. Jos nykyinen toimittajasi antaa sinulle vaatimustenmukaisuustodistuksen ilman varsinaisia ​​mittaustietoja, kysy heiltä miksi. Soita sitten meille.

SC: The FTTH Workhorse (ja miksi se ei katoa)

Isompi neliömäinen runko. 2.5mm holkki. Työnnä{2}}vetokytkin tyydyttävällä napsautuksella, kun se istuu kunnolla. SC hallitsee kuitu--kotiin-, GPON/EPON-laitteita, tehtaiden jakelun ulkopuolella. Jos yrityksesi koskettaa laajakaistatoimitusta, SC on 40–60 % liittimesi tuoteluettelosta.

SC-hinnoittelu on vakaa, koska ei ole patentoitua perintöä, joka nostaisi kustannuksia. Odota $3-$5 per kaksipuolinen kokoonpano volyymin mukaan riippuen kaapelin laadusta ja pituudesta. Varastossamme on SC/UPC ja SC/APC yksimuoto-, OM3- ja OM4-kokoonpanoissa. Räätälöidyt pituudet lähetetään 3 arkipäivässä.

Klikkauksella on enemmän merkitystä kuin ihmiset luulevat. Tämä kuuluva napsahdus on kosketusvahvistus täydellisestä sitoutumisesta. Olemme tehneet virheenkorjauksen asiakassivustoissa, joissa ajoittaiset linkkivirheet johtuivat SC-liittimistä, jotka eivät olleet täysin paikoillaan -, ne näyttivät olevan yhteydessä, mutta salpa ei ollut kiinni. Ei napsautusta, ei yhteyttä. Kouluta asennustiimiäsi kuuntelemaan sitä.

FC: Kuolee hitaasti, mutta silti laskutustunteja

Kierreruuvi{0}}kytkimessä. Metalli tynnyri. Löydät FC:n OTDR:istä, optisista tehomittareista ja laboratoriotestauslaitteista. Uudet asennukset harvoin määrittävät enää FC:tä, mutta jos tuet hylättyjen alueiden infrastruktuuria testivarusteilla vuosina 2010–2020, olet jumissa sen kanssa.

Tässä on ansa, josta kukaan ei varoita: FC/APC:stä on kaksi yhteensopimatonta näppäinleveyttä. "Pienennetty" avain on 2 mm. NTT-vakioavain on 2,14 mm. Etsi merkintöjä liittimen säiliöstä - yksi merkki tarkoittaa vähennystä, kaksinkertainen merkki tarkoittaa NTT:tä.

Tilaa väärä ja liitin asettuu fyysisesti sovittimeen, mutta kulmakohdistus on poissa 0,14 mm. Linkki toimii. Palautushäviö on huonontunut. Saat ajoittaisia ​​bittivirheitä, jotka näyttävät likaisista liittimistä tai huonosta kuidusta. Vianetsintä kestää tunteja, koska mikään ei ole näkyvästi vialla.

Viime vuonna käsittelimme palautusta yliopiston tutkimuslaboratoriosta. Viisikymmentä FC/APC-alennettua-avainkokoonpanoa. Heidän koko testipenkissään käytetään NTT-avainsovittimia. Jokainen liitin paikallaan. Jokainen mittaus oli roskaa. Heiltä meni viikko tajuta, että heillä oli keskeinen ristiriita. Meillä kesti kolme päivää tehdä tilaus uudelleen oikeilla avaimilla ja lähettää se takaisin.

ST: Legacy Infrastructure Tax

Työnnä{0}}ja-kierrä bajonettia. Näyttää BNC:ltä koaksiaaliaikakaudelta, koska AT&T perustui suunnitteluun siihen. Kampus-LAN-verkot toimivat 1990-luvulla ST:llä. Suurin osa infrastruktuurista on edelleen toiminnassa valtion rakennuksissa, yliopistoissa ja tuotantolaitoksissa, joita ei ole päivitetty 15-20 vuoteen.

Jos tarjoat vaihtojohtoja hylätylle alueelle, vahvista ST vs SC ennen tilaamista. Ne ovat samankokoisia. Täysin yhteensopimaton kytkentä. Saamme puheluita joka kuukausi ostajilta, jotka tilasivat SC:n, koska "se näytti samalta kuvassa".

ST on huoltotila. Varastoimme sen. Tarvittaessa rakennamme räätälöityjä kokoonpanoja. Mutta jos suunnittelet uutta infrastruktuuria, älä määritä ST. Olet ostamassa orpoliitinperhettä, jonka toimittajatuki vähenee.

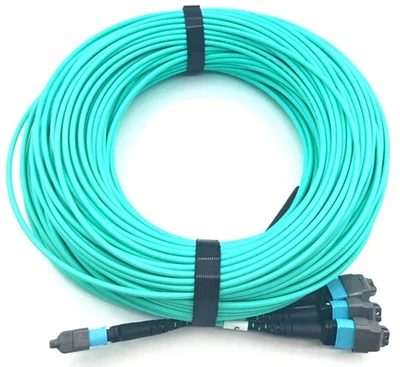

MTP/MPO: Runkoliitin Kukaan ei selitä oikein

Suorakaiteen muotoinen moni{0}}kuituholkki. 8, 12, 16 tai 24 kuitua yhdessä liittimessä. Tämä on 40G/100G/400G-runkoverkon standardi. Jos käytät palvelinkeskuksen spine-leaf-arkkitehtuuria tai AI/ML-koulutusklustereita, ostat MPO:n volyymin.

Tässä on ostopäätös, jolla on todella merkitystä:

MPO on yleinen IEC/TIA-standardi. MTP on US Conecin tiukempi-toleranssimuunnos. Ne liittyvät fyysisesti toisiinsa, mutta niissä on todellinen laatu- ja kestävyysero:

* Volyymihinnoittelu saatavilla 50+ kokoonpanossa. MTP on Yhdysvaltain Conec-tavaramerkki; kokoonpanomme täyttävät vastaavat mekaaniset toleranssit.

Tuotannossa oleville 400 G:n rungoille MTP-palkkio on hyvin käytettyä rahaa. Jakelukorjauksissa, joissa et ylitä linkin budjettirajoja, tavallinen MPO toimii hyvin. Voimme käydä läpi, mitkä sovellukset perustelevat minkä arvosanan - on todellinen keskustelu, ei myyntipuhe, koska väärän ilmoittaminen maksaa myöhemmin.

Palvelupuhelut maksava sukupuoliansa:

MTP/MPO-liittimet on sukupuolisidottu. Uroksissa on ohjaustapit ulkonemassa. Naaralla on ohjausreiät. Parittele kaksi urosta ja tapit tasaiselle pinnalle. Molemmat liittimet tuhoutuivat välittömästi.

Saimme asiakkaan lähetyksen, jossa oli 120 MPO-12 kokoonpanoa - 60 mies, 60 naaras - pakattuna yleisiin laatikoihin ilman sukupuolimerkintää. Varaston henkilökunta sidoi ne yhteen, koska "he ovat kaikki 12-kuituisia MPO:ita". Asennushenkilöstö saapui paikalle, alkoi vetää satunnaisia ​​kaapeleita, astui uros-uros kolmannella yrityksellä. Molemmat liittimet tuhoutuivat. Vietti kaksi tuntia lajitellen loput 118 kokoonpanoa sukupuolen mukaan taskulampun ja suurennuslasin avulla.

Toimitamme nyt MPO-kokoonpanoja värikoodatuilla{0}}tarroilla: sininen miehille ja punainen naisille. Se ei ole standardi. Sen olisi pitänyt olla yleinen käytäntö vuosikymmen sitten.

Kiillotustyypit: 10 dB:n ero toimivan ja rikkinäisen välillä

10 dB:n ero UPC:n ja APC:n välillä ei ole akateeminen. Analogisessa CATV-jakelussa heijastunut valo, joka palaa takaisin lähteeseen, aiheuttaa näkyvää häiriötä videosignaaliin. -40 dB:ssä (PC-kiillotus), näet kuvassa kohinaa. -65 dB:ssä (APC) heijastusteho on kohinatason alapuolella.

UPC on hyvä digitaaliselle Ethernetille. APC on tekninen vaatimus kaikille aallonpituuksille-multipleksoiduille tai analogisia signaaleja kuljettaville.

Saamme pyyntöjä "käyttää vain APC:tä kaikkialla turvallisuuden vuoksi". Kuulostaa fiksulta. Ei toimi. APC-liittimien valmistus maksaa 15-25 % enemmän, koska 8 asteen kulman pitotoleranssi on vaikeampaa. Ja useimmat kytkin-/reititinportit toimitetaan UPC-sovittimilla. Liitä APC UPC-porttiin ja tuhoat molemmat pinnat.

Parempi lähestymistapa: Yhdistä liittimen kiillotus laiteportteihin. Kouluta tiimisi kunnioittamaan vihreää/sinistä värikoodia. Säilytä APC ja UPC erillisissä varastosäiliöissä. Merkitse ne. Olemme nähneet liian monta "sekakiillotustyyppistä" RMA:ta, jotka olisi voitu estää 4 dollarin tarrakoneella.

Budjettiliittimet vs. laatu: 80 000 dollarin oppitunti

Elintarvikkeiden jalostuslaitos. Minnesota. 2024. Joku huoltotiimistä liitti APC-liittimen tuotantolinjan tarkastuskameralinkin UPC-porttiin. Kamera meni offline-tilaan. Linja pysähtyi. Neljäkymmentä{5}}5 minuuttia seisonta-aikaa.

Kokonaiskustannukset: 82 000 dollaria tuotannon menetyksestä sekä 1 800 dollaria vaurioituneiden liittimien ja sovitinpaneelin korvaamisesta.

Säästöt budjettikaapelien ostamisesta vuosineljänneksellä: 1 150 dollaria.

Alan tutkimukset julkaisevat nämä "14 056 dollaria minuutissa" seisokkien keskiarvot, ja jokainen ostopäällikkö lukee ne ja ajattelee "se emme ole me, emme ole hyperscale-palvelinkeskus". Sitten se tapahtuu. Yksi saastunut liitin poistaa ERP-tietokantalinkin, eikä kirjanpito voi käsitellä laskuja kolmeen tuntiin.

Tässä on se, mikä erottaa budjetin palkkiosta valmistustasolla:

Budjettiliittimissä käytetään yleistä 127-128 µm:n holkkireikää 125 µm kuidulle. Ne keskittävät kuidun epoksilla ja toivolla. Ensiluokkaiset valmistajat - Corning, TE, us - sovittavat holkkireiät todelliseen kuidun ulkohalkaisijaan. Kuitujen koko on 124,7 µm? Vedämme holkkimateriaalia, jonka reikä on 125,0 µm. Se on 0,3 µm, mekaanisesti keskitetty.

Budjettimenetelmä antaa sinulle yli 1,6 µm:n samankeskisyysvirheet. Premium kestää 0,3-0,5 µm. Se näkyy lisäyshäviön vaihteluna: budjetti keskimäärin 0,3-0,4 dB liitintä kohti, premium alle 0,12 dB. Kerro 10-15 yhteyspisteen kesken linkkipolussa ja olet kuluttanut puolet optisesta budjetistasi valmistusjätteeseen.

Yhteyden kestävyys: Premium-liittimet säilyttävät tekniset tiedot 1,000+ liitännällä. Budjettiliittimet, jotka on mitoitettu 200 jaksolle, alkavat heikentää paluuhäviötä syklin 150 paikkeilla, jos kiillotusta ei ole tehty IEC 61300-3-47 -standardien mukaisesti. Korjauspaneeli konfiguroidaan uudelleen viikoittain? Vaihdat budjettiliittimet alle neljässä vuodessa.

Ennakko-päätetty vs. kenttä: ROI-matematiikan integraattorisi ei näytä sinulle

Kentän päättäminen näyttää tarjouksessa halvemmalta. Se ei ole halvempaa, kun otat huomioon työn, uudelleentyöskentelyn ja{1}}käyttöön kuluvan ajan{2}}.

Ensimmäinen-hyväksyntäaste on tappaja. Fluke havaitsi, että 57 % kenttäasennuksista epäonnistui testauksessa ensimmäisellä yrityksellä. Se on yli puolet yhteyksistäsi, jotka tarvitsevat uudelleenkäsittelyä. Jokainen uusintajakso lisää työvoimaa, viivästyttää-käyttöä ja tuo mukanaan uuden kontaminaatioriskin.

Laadukkaiden valmistajien valmiiksi-suoritetut testitiedot sisältävät jokaisen liittimen. Mitattu valvotussa ympäristössä. Ei kenttämuuttujia. Ei "tekniikalla on huono päivä" -riskiä.

Esimerkki 500-porttisesta datakeskuksesta: Kentän päättäminen säästää materiaaleissa ehkä 3 000 dollaria. Lisää 18 000 dollaria-35 000 ammattitaitoista työvoimaa, työkalukustannuksia ja korjauksia. Ennalta lopetetun asennuksen materiaalikustannukset ovat korkeammat, mutta käyttöönotto lyhenee kahdeksasta päivästä kahteen päivään, asennuksessa käytetään vähemmän ammattitaitoista työvoimaa ja mukana tulee tehdassertifiointi.

Useimmat toiminnot menevät tasatulokseen ennen{0}}termipremiumista ensimmäisen käyttöönoton aikana.

400G/800G: Liitinpula Kukaan ei puhu vielä

AI-rakenteet syövät kuitua. Näemme tarjouspyyntöjä MPO-16- ja MMC-16-kokoonpanoille asiakkailta, jotka kuusi kuukautta sitten kysyivät "mitä eroa on MTP:llä ja MPO:lla".

Nvidian uudet Blackwell GPU -solmut käyttävät 16 kertaa enemmän kuitua telinettä kohti kuin perinteiset pilvipalvelimet. Kuusitoista kertaa. Ei kirjoitusvirhe. Jokainen AI-koulutusklusterin käyttöönotto vie 2–3 vuoden liittimien kysynnän 6 kuukauden ikkunaan.

Very Small Form Factor (VSFF) -liittimet ovat täällä, olitpa valmis tai et:

• CS-liitin (SENKO/Sumitomo): 2x LC-tiheys, QSFP-DD/OSFP-muototekijät
• SN-liitin: 3x LC-tiheys, kohdistus 800G ja 1,6T
• MMC-16: 3x MPO-tiheys 800G rinnakkaisoptiikalle

Nämä ovat fyysisesti pienempiä kuin LC. CS duplex näyttää LC simplexiltä, ​​jos et tiedä muototekijää. Ensimmäistä kertaa varastosi vastaanottaa ne ilman viitekuvia, joku hävittää ne{2}}.

Toimitusketjun todellisuuden tarkistus:Ennalta päätettyjen -24-kuituisten MPO-runkojen toimitusajat ovat venyneet 3 viikosta 7–9 viikkoon alan laajuisesti. Kaikki ryyppäävät. Valmistajat, jotka suunnittelivat kapasiteetin noin tasaisen 10–15 prosentin vuosikasvuksi, kohtaavat 40–60 prosentin piikkejä hyperscale- ja AI-infrastruktuurin ostajilta.

Jos tuet mitä tahansa AI/ML-käyttöönottoa, mitä tahansa 400G+ runkoverkon päivitystä, rakenna MPO/MTP ennusteeseesi nyt. Älä odota tarjouspyyntöjen saapumista.

Vastaanottava tarkastus: 90 sekuntia, joka estää palautuksen

Suorita tämä sarja ennen kuin mitään tulee varastoon. Tämä on tarkka prosessi, jota QC-henkilöstömme käyttää.

Tarkastaa. Puhdas. Tarkista uudelleen. Puhdistuspassi, joka jakaa epäpuhtaudet uudelleen sen poistamisen sijaan, läpäisee silmämääräisen tarkastuksen, mutta epäonnistuu suurennuksessa.

Työskentele FOCC:n kanssa: nopeat tarjoukset, nopeampi toimitus, ei kiertokulkua

Valmistamme Shenzhenissä. Kuukausittainen kapasiteetti yli 1,5 miljoonaa liitintä kolmessa toimipisteessä. Jokainen tämän oppaan liitintyyppi sekä nousevat VSFF-muodot.

FOCC Fiber Co., Ltd.|Shenzhen, Kiina|www.focc-fiber.com

Viitteet: TIA-598-C, IEC 61755, IEC 61300-3-35. Markkinatiedot Grand View Researchista, EMA 2024, ITIC 2024, Fluke Networks 2023. ROI-laskelmat ovat edustavia esimerkkejä; tarkista projektisi parametrien perusteella.
