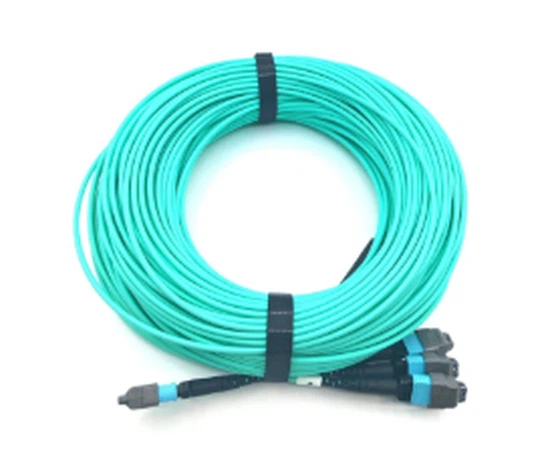

MPO-runkokaapeli: tyypit, pituudet ja datakeskussovellukset

Vuonna 2023 käsittelimme Shenzhenissä toimivan finanssipalveluasiakkaan datakeskuksen laajennusta. Budjetti oli 185 000 dollaria. CommScope noteerasi 227 000 dollaria, FS.com sai 156 000 dollaria. Päädyimme FS.comin MPO-12 OM4 -rungoille yhdistettynä CommScope-patch-paneeleihin, sekoitettu lähestymistapa, joka laskeutui 178 000 dollariin. Kolme kuukautta myöhemmin erä 30 metrin runkokaapeleita alkoi näyttää 0,15 dB:n välityshäviön vaihtelua. FS.com:n teknisen tuen vastausaika oli 72 tuntia. CommScopen kesto oli 6 tuntia. Se 49 000 dollaria, jonka säästimme? Noin 12 000 dollaria siitä meni lisätestaukseen ja uudelleenkäsittelyyn.



Tämä projekti muutti ajatteluni MPO-runkokaapeleista. Kyse ei ole siitä, että budjettivaihtoehdot eivät toimisi. Sinun on ymmärrettävä tarkalleen, mistä säästöt tulevat, mistä olet luopumassa ja mitkä skenaariot oikeuttavat palkkion maksamisen.

Todellinen valintalogiikka kolmen MPO-tyypin takana

MPO-12, MPO-16, MPO-24. Tekniset tiedot tekevät eroista selvät: 12 kuitua, 16 kuitua, 24 kuitua. Mutta hankintapäätöksiä ei tehdä pelkästään teknisistä tiedoista.

MPO-12hallitsee edelleen toimitusmääriä. Sekä 40G SR4 että 100G SR4 toimivat tällä kokoonpanolla. Lisäyshäviön tiedot ovat pienempiä tai yhtä suuria kuin 0,35 dB standardilaadulla ja pienempi tai yhtä suuri kuin 0,25 dB Elite-luokassa. Suurin osa yritysasiakkaistamme käyttää edelleen MPO-12:ta, ja perustelut ovat selvät: 100G on enemmän kuin riittävä sisäisiin verkkoihin Internet-alan ulkopuolella, ja MPO-12:lla on kypsin toimitusketju, jolla on ennustettavissa olevat toimitusajat.

Mutta MPO{6}}12:ssa on ongelma, josta ei puhuta paljon. 400G SR8 vaatii 16 kuitua. Jos käytät MPO-12:ta, tarvitset kaksoisliitinratkaisun, joka puolittaa paneelisi tiheyden. Viime vuonna asiakas vaati 400G:n käyttöönottoa MPO-12:n kanssa, koska heillä oli varastossa kaksisataa kaapelia. Patch-paneelit eivät kestäneet tiheyttä. He lisäsivät kaksi kaappia. Kaapin vuokra maksaa 8 400 dollaria vuodessa, eli 25 200 dollaria kolmen vuoden aikana. Nämä kaksisataa varastossa olevaa kaapelia olivat ehkä 15 000 dollarin arvoisia. Matematiikka ei toiminut.

MPO-16sillä on selkeä tarkoitus: alkuperäinen muotoilu 400G:lle ja 800G:lle. Yksi kaapeli käsittelee kaikki 8 lähetys- ja 8 vastaanottokaistaa ilman kaksoisliittimiä. NVIDIA DGX H100 tausta{7}}verkko toimii tällä. Pääasia on, että MPO-16 käyttää eri avaimen asentoa kuin MPO-12. Ne eivät ole keskenään vaihdettavissa. Jos nykyinen infrastruktuurisi on kokonaan MPO-12 ja haluat ottaa käyttöön 800G:n, harkitset uudelleenkaapelointia.

Henkilökohtainen kantani MPO-16:een on konservatiivinen. Vuonna 2 2024 arvioimme täyden siirtymisen MPO-16:een ja päätimme olla tekemättä sitä. Kolme syytä. Ensinnäkin ensisijaisella asiakaskunnallamme ei ole vielä kiinteää 800G-aikajanaa. Toiseksi MPO-16 toimittajavaihtoehdot ovat noin 40 % pienemmät kuin MPO-12, mikä rajoittaa neuvotteluvaikutusta. Kolmanneksi, kun 800G:n käyttöönotto todella tapahtuu, tekninen lähestymistapa on saattanut jälleen muuttua. Oliko tämä oikea kutsu, selviää vasta vuonna 2026.

MPO-24palvelee suuritiheyksisiä{0}}sovelluksia, joissa on 24 kuitua, jotka on järjestetty kahteen riviin. Yleistä AI-koulutusklustereissa, koska yksi NVIDIA-palvelinteline voi vaatia jopa 384 kuitua, ja MPO-24 minimoi patch-paneelien määrän. Corningin teknisessä dokumentaatiossa todetaan, että tekoälyn palvelinkeskukset kuluttavat 10 kertaa enemmän kuitua kuin perinteiset tilat (corning.com), mikä vastaa omia projektiarvioitamme.

MPO-24:n puhdistaminen on kuitenkin vaivalloista. Kaksi riviä kuituja tarkoittaa, että kun pyyhit ensimmäisen rivin tavallisella puhdistuskynällä, pölyä työntyy toiseen riviin. NTT:n-Advanced Technologyn tutkimus osoittaa, että 80 % kuituverkkovioista juontavat juurensa saastuneisiin liittimiin (ntt-at.com). MPO-24 lisää tätä riskiä. Nykyinen vakiomenettelymme vaatii erilliset puhdistuslaitteet MPO-24:lle, jotka ovat noin 3x MPO-12-puhdistuksen kustannukset.

Kustannusten ja sovellusten vertailu kolmen tyypin välillä:

Pituusvalinta: Mittausvirheet maksavat enemmän kuin odotit

Runkokaapelit toimitetaan valmiiksi{0}}päätettyinä tehtaalta. Tämä tarkoittaa, että pituus on viimeisteltävä ennen tilaamista, eikä virhemarginaalia ole.

Vakiokäytäntömme on nyt mitata todellinen reitti, lisätä 15 % puskuria ja pyöristää sitten alaspäin lähimpään standardipituuteen. Vakiopituudet ovat tyypillisesti 15 m, 30 m, 50 m, 75 m, 100 m. Varastoa on runsaasti, toimitusajat lyhyet. Esimerkki: mitattu polku on 38 metriä, lisää 15 % 43,7 metriin, valitse 50 metriä. Ylimääräisistä 6 metristä tulee huoltosilmukka, joka säilytetään kaapin päällä. Verrattuna räätälöityjen 45 metrin kaapeleiden tilaamiseen ja 6 viikon odotukseen, 50 metrin vakiovarasto saapuu kahdessa viikossa. Ajansäästö oikeuttaa pienet materiaalikustannukset.

Etäisyyden rajoitukset vaihtelevat merkittävästi monimuotoisten ja yksimuotoisten välillä, mikä vaikuttaa suoraan runkokaapelityypin valintaan:

400G SR8 on maksimissaan 100 metrissä OM4:llä. Meillä oli asiakas, jonka kaksi rakennusta olivat tasan 105 metrin päässä toisistaan. Nämä ylimääräiset 5 metriä pakottivat heidät yksimuotoiseen ratkaisuun, mikä yli kaksinkertaisti lähetin-vastaanottimen kustannukset. Jos he olisivat tienneet rakennusten välisen-etäisyyden aikaisemmin, arkkitehtoninen asettelu olisi voinut olla erilainen.

Yksimuotoisten runkokaapeleiden sovellukset laajenevat. Metan suunnittelublogissa mainitaan, että yksimuotoisen lähetin-vastaanottimen kustannusten aleneminen on tehnyt siitä taloudellisempaa kuin monimuotoinen tietyissä skenaarioissa, koska kuituja ja patch-paneeleja tarvitaan vähemmän (engineering.fb.com). Olemme havainneet tämän trendin itse: yksimuotoiset MPO-tarjouspyyntömme vuonna 2024 kasvoivat 67 % vuoteen 2023 verrattuna.

Palvelinkeskussovellukset: mittakaava määrittää hankintastrategian

Erilaiset datakeskusvaa'at vaativat täysin erilaisia ​​MPO-runkokaapeleiden hankintamenetelmiä.

Pienet ja keskikokoiset{0}}yritystilat (50-200 kaappia)Yleensä keskitytään 100G:hen tiukoilla budjettirajoitteilla. Näille asiakkaille suosittelen yleensä MPO-12 OM4 -standardiosaketta ilman Elite-luokkaa. Perustelut ovat yksinkertaisia: lyhyet linkinpituudet tarkoittavat, että välityshäviöbudjetit ovat runsaat, ja 30 dollarin Elite-palkkio kaapelia kohti ei tuota tuottoa tässä skenaariossa. Toimittajan valinnassa FS.com ja Fibermall tarjoavat vahvat hinta-{9}}teho-suhteet ja hyväksyttävä laatu. On syytä huomata, että saapuvalla tarkastuksella on merkitystä. Kokemuksemme osoittaa, että FS.com-erät tarvitsevat uudelleenkäsittelyä noin 5 % ajasta. Fibermall toimii hieman paremmin noin 3%.

Alueelliset datakeskukset (200–1000 kaappia)400 G:stä tulee yleisin vaatimus, ja kaistanleveyden kasvu on otettava huomioon seuraavien 2–3 vuoden aikana. Tässä mittakaavassa suosittelemme tyypillisesti hybridistrategiaa: MPO-16 ydinkytkentäkerroksessa valmistautumaan 800G:hen, MPO-12 pääsytasolla kustannusten hallitsemiseksi. Harkinnan arvoisia toimittajia ovat CommScope tai Panduit johdonmukaisemman laadunvalvonnan ja nopeampien RMA-prosessien vuoksi. CommScope RMA -vastaus on 48 tuntia. Panduit kestää 5-7 päivää. Tämä ero vaikuttaa projektin aikatauluihin mittakaavassa.

Hyperscale- ja AI-palvelinkeskuksettoimivat täysin erisuuruisella kuidun kysynnällä. Yksittäinen tekoälyharjoitusklusteri saattaa tarvita kymmeniä tuhansia runkokaapeleita, ja äärimmäisen tiukat liitosvaimennusvaatimukset. 800G OSFP-XD-optiset tehobudjetit ovat rajoitettuja niin paljon, että ylimääräinen 0,1 dB:n häviö voi aiheuttaa bittivirheitä. Nämä skenaariot edellyttävät poikkeuksetta Elite-luokkaa, ja toimittajien on oltava ykkösluokan -brändejä. Emme ole suoraan toteuttaneet projekteja tässä mittakaavassa, mutta tarjouksista, joihin olemme osallistuneet, näiden asiakkaiden toimittajat valitaan tyypillisesti Corningiin, CommScopeen ja Panduitiin. Muita vaihtoehtoja harvoin harkitaan.

Suositellut kokoonpanot sovellusskenaarion mukaan:

Asennuskustannusanalyysi: Työ on todellinen kustannus

Runkokaapelin hankintakustannukset ovat vain jäävuoren huippu. Todellinen kustannus on asennustyö, joka jää monissa hankintalaskelmissa huomiotta.

Perinteinen kenttäliitos kestää 5-10 minuuttia fuusiopistettä kohti. Ammattitaitoisen teknikon hinnat ovat 60-80 dollaria tunnissa. 100-metrinen 12-kuituinen linkki tarvitsee 12 jatkopistettä molemmissa päissä, yhteensä 24. Liittäminen yksin kestää 2-4 tuntia ja maksaa 120-320 dollaria. Valmiiksi päätetyt runkokaapelit ovat plug-and-play. Sama linkki asennetaan alle 30 minuutissa, työssä 30-40 dollaria.

Tämä laskelma ei sisällä kentän jatkoksiin tarvittavia laiteinvestointeja. Hyväksytty fuusioliitos maksaa 8 000 -15 000 dollaria. OTDR maksaa 5 000–12 000 dollaria. MPO-kohtaiset testilaitteet ovat 15 000-40 000 dollaria. Ellei projekti ole erityisen suuri, laitteiden poistot tekevät kentän liittämisestä vielä vähemmän taloudellista.

Teollisuus mainitsee yleensä 75 %:n asennusajan säästöjä valmiissa-ratkaisuissa. Tämä luku on melko tarkka. Omat projektitilastomme osoittavat ajansäästöä 65–80 % riippuen työmaan olosuhteista ja miehistön kokemuksesta.

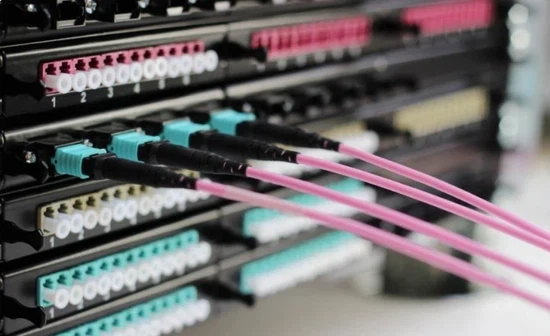

Napaisuuskokoonpano: Tyyppi B on turvallisin valinta

MPO-napaisuuskonfiguraatio on kolme tapaa: Tyyppi A, Tyyppi B, Tyyppi C. Tämä näyttää tekniseltä yksityiskohdalta, mutta väärä valinta aiheuttaa vikoja, joita on erittäin vaikea diagnosoida.

Saimme tämän läksyn vuoden 2021 projektista. Suurin osa hankkimistamme runkokaapeleista oli tyyppiä B, mutta muutama A-tyypin patch-johto sekoitettiin. Tyyppi A ja tyyppi B ovat visuaalisesti lähes identtisiä, ja tarrat voivat haalistua lukukelvottomaksi. Tuloksena oli, että nuo muutamat A-tyypin johdot saastuttivat koko linkin napaisuuden. Optinen signaali meni läpi, mutta lähetyksen ja vastaanoton pariliitos oli väärä. Kenttäinsinöörit viettivät kaksi päivää ongelman paikallistamiseen, jonka aikana he epäilivät lähetin-vastaanottimia, epäiltiin patch-paneeleja, jopa itse runkokaapeleita.

Muutama sana toimittajista. Tässä ei ole vakiovastausta, koska jokaisella projektilla on erilaiset rajoitukset.

Henkilökohtainen mieltymykseni: vakiovarasto kulkee FS.comin tai Fibermallin kautta selkeän hintaedun saavuttamiseksi, ja laadun vaihtelua hallitaan saapuvan tarkastuksen kautta. Mukautetut pituudet tai suuret projektit menevät CommScopen tai Panduitin kautta, missä tekninen tuki ja RMA-prosessit oikeuttavat palkkion. US Conecin MTP-liittimet ovat todella suorituskykyisempiä kuin yleiset MPO-liittimet, mutta todellinen kustannusero on noin 12-15 dollaria kaapelia kohti, ei 50-100 dollaria, jota jotkut jakelijat lainaavat. Tämä premium on järkevä vain korkean syklin paritteluskenaarioissa, kuten testilaboratorioissa. Staattisissa runkoyhteyksissä yleinen MPO toimii hyvin.

Läpimenoaika on toinen kriittinen muuttuja. Vakiopituudet kestävät yleensä 2-4 viikkoa. Räätälöidyt pituudet ovat 4-8 viikkoa. Jos projektisi aikataulu on tiukka, tilaa ajoissa tai hyväksy standardipituiset ratkaisut. Toimitusketjut olivat suhteellisen vakaat vuoden 2024 toisella puoliskolla, mutta vuosina 2022-2023 monet projektit joutuivat mukauttamaan suunnitelmia toimitusten viivästymisen vuoksi.

Viimeinen kohta: selvitä, onko hinnoittelu FOB vai DDP. FOB China -tarjoukset näyttävät 30 % halvemmilta, mutta tulliselvityksen, lähetyksen ja tullien jälkeen todelliset säästöt voivat olla vain 10 %, ja lisäksi kuljetusvaurioiden riski. Pohjois-Amerikan asiakkaille toimittajat, joilla on paikallista varastoa, ovat hieman korkeamman hinnan arvoisia vastausnopeudesta ja-jälkimyynnistä.

*Yllä olevat tiedot ja tapaustutkimukset ovat peräisin projektikokemuksestamme vuosina 2022-2024. Hinnat ja toimitusajat vaihtelevat alueen ja ajanjakson mukaan. Varsinaiset tarjoukset on hankittava yksittäisistä projekteista. Tekninen tiimimme on valmiina arvioimaan tiettyihin projekteihin räätälöityjä kokoonpanosuosituksia.*
