Tervetuloa ostamaan tehtaaltamme polarisaatiota-säilyttävät dispersiota-kompensoivat kuituoptiset patch-kaapelit. Yhtenä Kiinan johtavista valmistajista ja toimittajista olemme tyytyväisiä myös räätälöityihin tilauksiin. Kysy hinta ja tarjous kanssamme nyt.

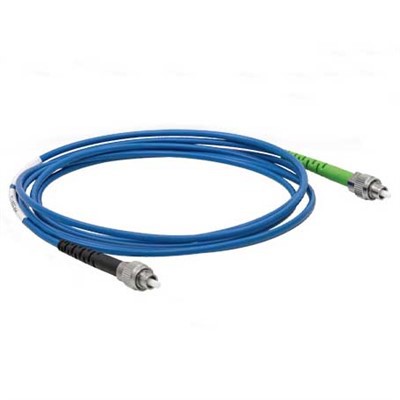

Nämä polarisaatiota -säilyttävät (PM) kuituoptiset patch-johdot käyttävät dispersiota-kompensoivaa kuitua (DCF) ja soveltuvat sovelluksiin, jotka edellyttävät järjestelmän hajaantumisen tarkkaa hallintaa. Kuten kuvasta näkyy, DCF:n molemmat päät on sulatettu lyhyeen PM1550-XP-kuidun osaan häviöiden minimoimiseksi, kun ne yhdistetään muihin PM-patch-johtoihin. Molemmissa päissä käytetään kapeita-keraamisia FC/APC-liittimiä. Nämä patch-johdot käyvät läpi korkealaatuisen kiillotuksen, ja niiden tyypillinen paluuhäviö on 60 dB. Jokainen patch-johto kootaan tehtaallamme ja testataan erikseen 1550 nm:n aallonpituudella, jotta varmistetaan, että sen ekstinktiosuhde ja kytkentähäviö vastaavat vaatimuksia. Jokaisen patch-johdon mukana tulee datalehti, jossa on yhteenveto testituloksista.
Ominaisuudet
● Dispersion ja dispersion kaltevuus kompensoi tarkasti 2, 5 tai 10 metriä PM1550-XP-kuitua
● Kapea avain (2,0 mm) Tasattu hitaan akselin mukaan
● Tyypillinen paluuhäviö 60 dB
● Keraamiset 8 asteen kulmassa olevat holkit (APC)
● Ø3 mm suojaava ulkotakki
● Jokaisen kaapelin mukana toimitettu yksilöllinen testiraportti;
● Napsauta tätä saadaksesi mallitietolomakkeen
● Toimii 1510 nm - 1620 nm välillä
● Kompensoi sekä dispersion että dispersion kaltevuuden
● Polarisaatio{0}}kuidun ylläpitäminen FC/APC-liittimillä molemmissa päissä
Erittely
| Tuote nro | PMDCFA2 | PMDCFA5 | PMDCFA10 |
|---|---|---|---|
| Toimintaaallonpituus | 1510 - 1620 nm | ||
| Katkaisuaallonpituus | 1400 nm | ||
| Kaapelikuitutyyppi | PMDCF, jossa on kaksi lyhyttä PM1550-XP-osaa, jotka on liitetty molempiin päihin (PANDA) | ||
| Kaapelin pituus | 0.70 ± 0.05 m | 1.20 ± 0.05 m | 2.05 ± 0.05 m |
| Kompensoitu kuitu | 2 m PM1550-XP | 5 m PM1550-XP | 10 m PM1550-XP |
| Totaalinen dispersio | -0,034 ± 0,004 ps/nm | -0,085 ± 0,009 ps/nm | -0,175 ± 0,018 ps/nm |
| Kokonaisdispersion kaltevuus | -1.1 x 10-4 ± 0.1 x 10-4ps/nm2 | -2.8 x 10-4 ± 0.2 x 10-4ps/nm2 | -6.2 x 10-4 ± 0.4 x 10-4ps/nm2 |
| Lisäyksen menetys | <2.5 dB | ||
| Extinction Ratio | >19 dB | ||
| Optinen palautustappio | 60 dB (tyypillinen) | ||
| Liittimen tyyppi | FC/APC | ||
| Näppäimen leveys | 2,00 mm ± 0,02 | ||
| Näppäinkohdistustyyppi | Kapea näppäin kohdistettu hitaalle akselille | ||
| Takin tyyppi | FT030-SININEN | ||
| Käyttölämpötila | 0-70 astetta | ||
| Varastointilämpötila | -45-85 astetta | ||
1550 nm PM DCF FC/APC Patch -kaapeli
| Tuote nro | Kaapelikuitutyyppi | Kaapelin pituus | Toiminnassa Aallonpituus |
Katkaisu Aallonpituus |
Sukupuuttoon Suhde |
Lisäys Menetys |
Totaalinen dispersio | Kompensoitu Kuitutyyppi |
Kompensoitu Pituus |
|---|---|---|---|---|---|---|---|---|---|
| PMDCFA2 | PMDCF (PANDA) | 0.70 m | 1510 - 1620 nm | 1400 nm | >19 dB | <2.5 dB | -0,034 ± 0,004 ps/nm | PM1550-XP (PANDA) | 2 m |
| PMDCFA5 | 1.20 m | -0,085 ± 0,009 ps/nm | 5 m | ||||||
| PMDCFA10 | 2.05 m | -0,175 ± 0,018 ps/nm | 10 m |
Dispersio optisessa kuidussa
Kromaattinen dispersio, D, valokuidussa tapahtuu, kun optisen pulssin ryhmänopeus ja vaihenopeus riippuvat optisesta aallonpituudesta/taajuudesta. Se on ensisijaisesti kahden komponentin summa, materiaalidispersio ja aaltoputkidispersio:
Materiaalin dispersio syntyy materiaalin taitekertoimen muutoksesta aallonpituuden kanssa, mikä muuttaa valon etenemisnopeutta aallonpituuden funktiona. Aaltoputkidispersio on erillinen efekti, joka johtuu valokuituaaltoputken geometriasta. Aaltoputken ominaisuudet ovat myös aallonpituuden funktio; näin ollen aallonpituuden muuttaminen vaikuttaa siihen, miten valoa ohjataan yksittäisessä -moodikuidussa. Esimerkiksi aallonpituuden pienentäminen kasvattaa suhteellisia aaltoputken mittoja, mikä aiheuttaa muutoksen valon jakautumisessa verhouksessa ja ytimessä.
Toinen hyödyllinen parametri on dispersiokerroin, jota kutsutaan myös vaihevakioksi tai mood{0}}etenemisvakioksi, kun se esiintyy epälineaarisessa Schrodingerin yhtälössä. Jos optinen pulssi etenee pitkin kuitua, jonka pituus on L, siihen liittyvä vaihesiirto määritellään seuraavasti:
voidaan laajentaa sisältämään korkeamman kertaluvun epälineaariset tilat,i. Erityisesti toisen-kertaluvun ja kolmannen-kertaluvun etenemisvakiot liittyvät hajaannukseen:
Missä dDkuitua/dλ tunnetaan dispersion kulmakertoimena, joka voi olla positiivinen, negatiivinen tai nolla ja kirjoitettu seuraavasti:
Ryhmänopeuksien dispersio (GVD) on eri ryhmänopeuksista johtuvaa ajallista pulssin laajenemista, ja sillä on merkittävä vaikutus optisiin pulssien leveyksiin pikosekuntien luokkaa tai sitä lyhyemmällä. Ryhmän nopeus, vg, voidaan määritellä nopeudeksi, jolla koko pulssin verhokäyrä etenee:
Mikä mahdollistaa ryhmän nopeusdispersion määrittämisen seuraavasti:
Temporaalisen pulssin muoto ei muutu, kun GVD on nolla, mutta ajallista laajenemista tapahtuu aina, kun GVD on nollasta poikkeava. Kun GVD on suurempi kuin nolla, pidemmän aallonpituuden komponentit etenevät nopeammin kuin lyhyemmät aallonpituudet; ja kun GVD on pienempi kuin nolla, pidemmän aallonpituuden komponentit etenevät hitaammin.
Polarisaatio-muotodispersio (PMD) tyypillisessä yksimuotokuidussa{1}} tapahtuu kuidun kahtaistaittavuuden seurauksena, mikä johtuu kuidun jännityksen ja geometrian epäsymmetriasta. Taajuusalueella se esiintyy lineaarisena muutoksena kiinteässä tulopolarisaatiossa suhteessa taajuuteen. Aika-alueella se esittää itsensä kuitua pitkin etenevän pulssin keskimääräisenä aikaviiveenä. Ryhmäviive on kuitutulon ja kuidun lähdön keskimääräisten saapumisaikojen välinen ero.
Polarisaatio-tilaparit (PSP) ovat ortogonaalisia polarisaatiotilojen pareja valokuitutulossa. Polarisaatio-säilyttävissä kuiduissa nämä ovat kuidun nopeat ja hitaat akselit, joita käsitellään erikseen ja joilla on yleensä erilaiset vaihesiirrot ja ryhmäviiveet. Differentiaalinen ryhmäviive (DGD) on ero ryhmäviiveessä polarisaatiotilojen ortogonaalisten parien välillä. DGD kasvaa suhteessa kuidun pituuden neliöjuureen. Polarisaatio--muodon dispersio voidaan määritellä vektoriksi, jonka suuruus on yhtä suuri kuin DGD ja joka osoittaa hitaan akselin suuntaan.
Dispersio{0}}kompensoiva kuitu
Koska dispersio on väistämätöntä optisissa kuiduissa, dispersio{0}}kompensointikuituja (DCF) voidaan sisällyttää optisiin järjestelmiin. Näiden kuitujen kokonaisdispersio on etumerkillään päinvastainen ja kooltaan paljon suurempi kuin standardikuidun, joten niitä voidaan käyttää kumoamaan tai kompensoimaan tavallisen yksi-muoto- tai polarisaatiota-säilyttävän kuidun dispersio. Negatiivinen dispersiokulma mahdollistaa tehokkaan dispersion kumoamisen suuremmalla aallonpituusalueella, koska standardikuidun dispersiokulma on yleensä positiivinen. Yleensä lyhyt DCF-pituus jatketaan pidemmäksi standardikuiduksi dispersion kompensoimiseksi, kuten kuvassa esitetään.
Dispersion kompensointikaavio
Dispersiota{0}}kompensoiva kuitu tulee valita vastaamaan tavallisen SM- tai PM-kuidun dispersiota, ei vain yhdellä aallonpituudella, vaan koko optisen pulssin spektrialueella. Tämä tarkoittaa, että DCF:n tulee vastata dispersion D lisäksi dispersion jyrkkyyttä dDkuitua/Dλ. Näiden kahden tekijän suhdetta kutsutaan suhteelliseksi dispersion jyrkkyydeksi. Samoin suhde2/ 3voidaan käyttää toisena numeerisena parametrina kuidun valinnan optimoimiseksi. Mitä samankaltaisempia nämä parametrit ovat DCF:lle ja standardikuidulle, sitä vähemmän vääristynyt ja heikentynyt lähetetty optinen pulssi on silmukoitujen kuitujen lähdössä.
DCF:n optimaalisen pituuden määrittämiseksi näitä sovitusolosuhteita käyttämällä voidaan ratkaista seuraavat kytketyt yhtälöt käyttämällä dispersioparametreja valitulla aallonpituudella:
